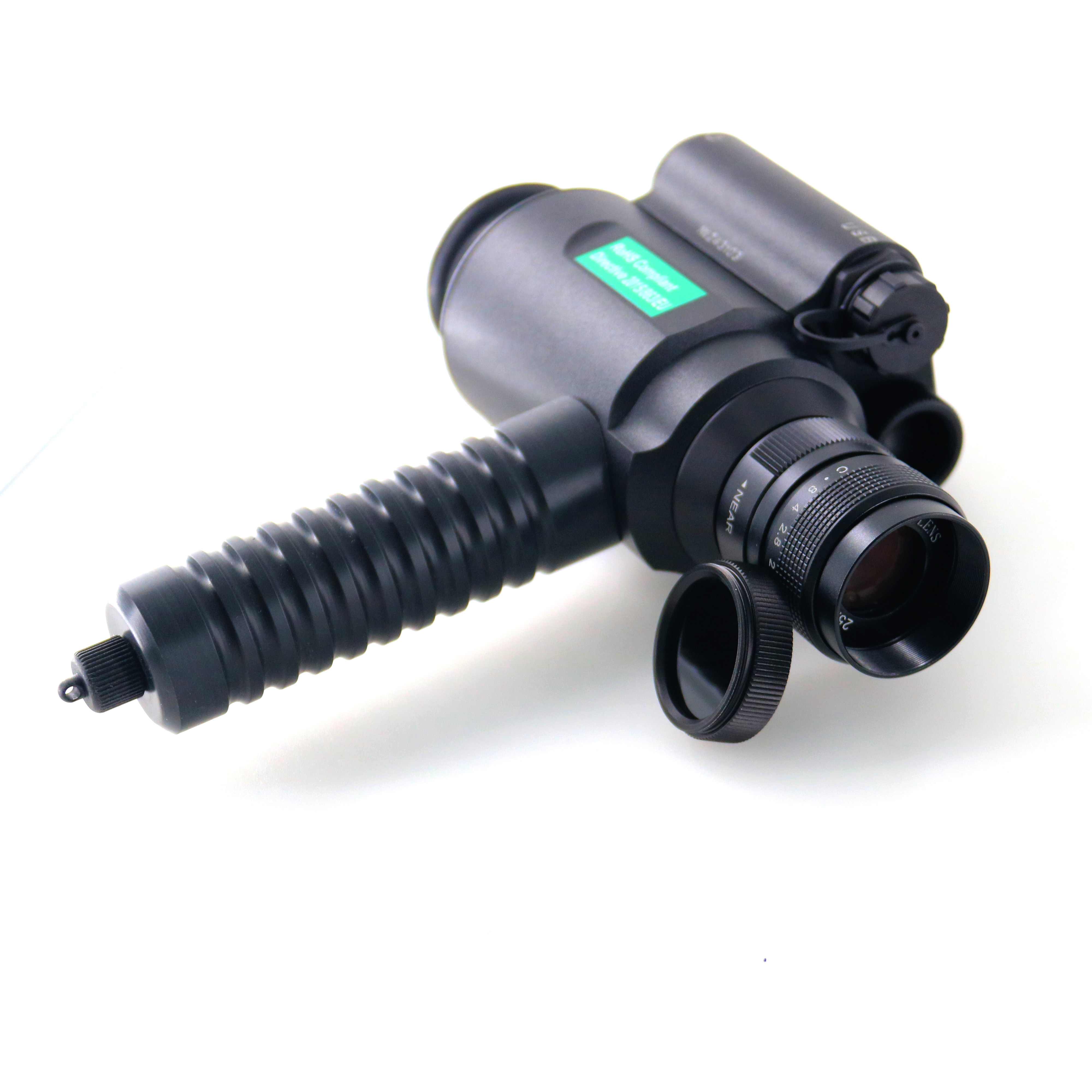

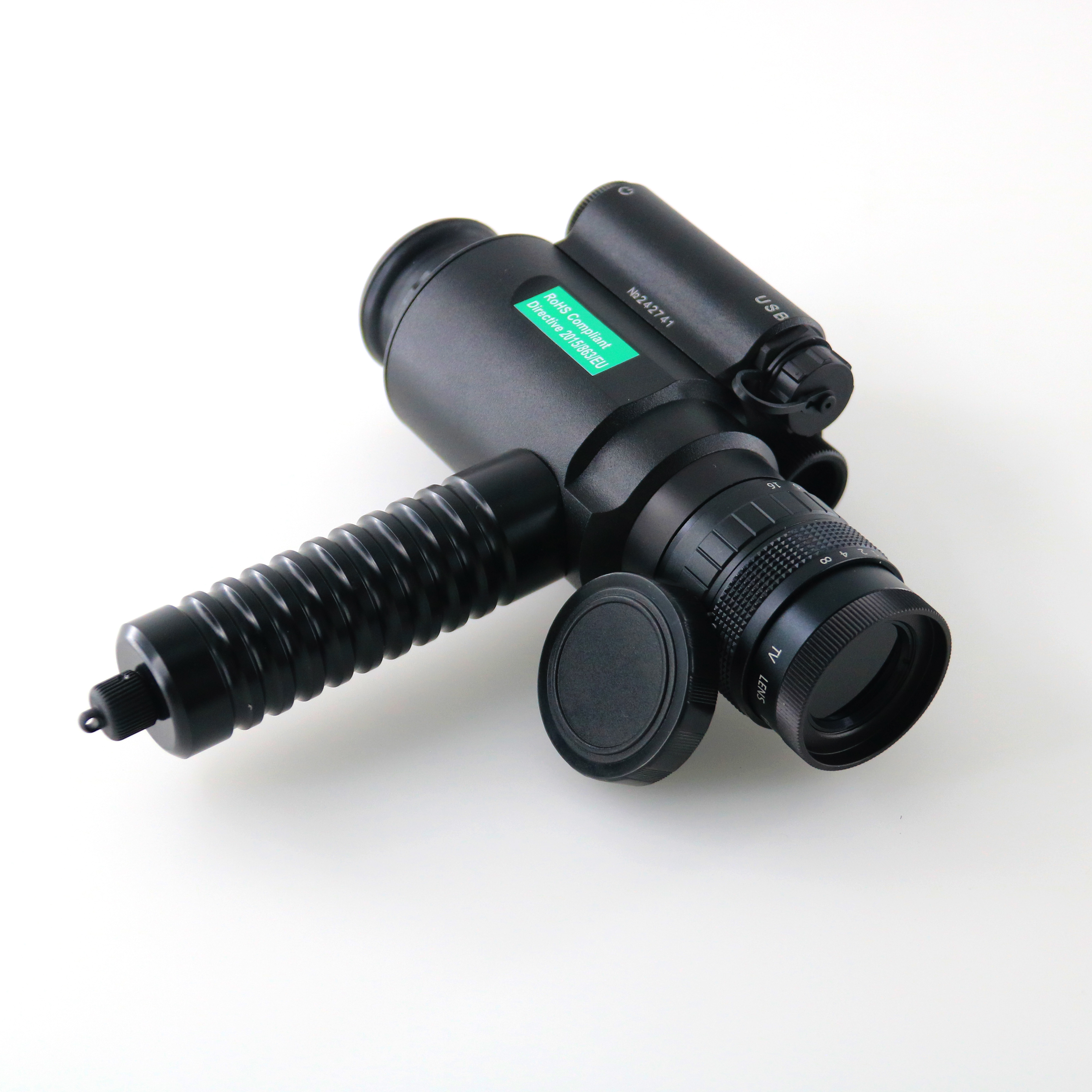

光譜區間：350-1700nm； 分辨率：60lp/mm； 視場：14度； 放大倍率：3倍； 物鏡：F2.8/75 mm； 焦點：0.85… ∞ сm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80100212 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
紅外觀察鏡是將觀測物體所反射或發射的光聚焦到攝像管里而進行觀測的。電子攝像管是根據光譜發射強度和陰極材料的 S-1 光譜靈敏性而選制的。它通過持續按住儀器上的按鈕來提供所需電源。一旦加上電壓，內置的3V 電池產生16-18KV 的高壓，足以加速電子攝像管中的電子至觀測屏。輸出的綠色的熒光（波長550nm）可以通過調整目鏡看到。
● 激光檢測
● 覆蓋全波段：UV，VIS，IR系列
● 3款形式，安全，無反射
● 探測IR無須預充電，壽命長
● 適用范圍廣
● 高靈敏度即時，高性能
型號 | ABRIS-M 1X | ABRIS-M 2X | ABRIS-M 3X |
光譜區間 | ABRIS-M 1300 nm | ABRIS-M 1300 nm | |
分辨率（中心） | 60 Lp/mm | ||
視場 | 40° | 20° | 14° |
放大倍數 | 1X | 2X | 3X |
物鏡 | F1.4/26 mm | F1.4/50 mm | F2.8/75 mm |
焦點 | 0.2… ∞ сm | 0.4… ∞ сm | 0.85… ∞ сm |
鏡頭卡口螺紋 | CS - mount | ||
電池 | 1xCR123, 3V or 1x16340, 3.7V | ||
屏幕不均勻性 | <20% | ||
響應不均勻性 | <15% | ||
圖像失真 | <18% | ||
電池壽命（連續） | 35h | ||
外部電源 | DC 5В, 30 mA | ||
接口 | USB type-C | ||
重量 | 0.38kg | 0.42kg | 0.5kg |
尺寸 | 145x78x58mm | 150x78x52mm | |
溫度范圍 | -10℃...40℃ | ||
手柄連接 | R”1/4" | ||
備注：
從一米遠處觀察紅外激光束所需的大約Min. 功率密度
● 20 μW/cm2 for a 1060 nm
● 500 μW/cm2 for a 1300 nm
靈敏度為350-2000 nm的紅外觀察鏡具有光電陰極。含氧濃度增加的S-1型。
它增加了光電陰極的靈敏度。此觀察鏡可以用于觀察2μm激光束的Min. 功率密度2瓦/CM2。當在1500—2000 nm范圍內操作時，IR Viewer具有低光譜響應，可以進行下列措施來優化觀測，當滿足下列要求時：
1，使用紅外截止濾光片或干涉濾光片并使其變暗減少外部背景空間；
2，使用金屬表面觀察反射輻射，如任何其他材料都可能吸收紅外輻射。
ABRIS-M 1300 | ABRIS-M 1700 | ABRIS-M 2000 |
40uW/cm2 at 1.06um | 500uW/cm2 at 1.3um | 10mW/cm2 at 1.5um |
ABRIS-M系列將350-2000nm輻射轉換為可見光
在與光學相關的科學、醫學和工業中，人們經常處理紅外光，例如激光發射的紅外光束。因此，在沒有任何視覺輔助的情況下，例如很難遵循光束路徑或檢查光束位置。因此，人們經常使用紅外觀察器（IR觀察器），即有效地使紅外光可見的設備。人們可以觀察這種觀察者的目鏡（目鏡），并看到圖像，該圖像是由通過相對側的物鏡進入設備的紅外光產生的。
紅外觀察器的基本工作原理如下
：-來自某個光源的紅外光進入物鏡，在圖像轉換器上成像。該設備在抽真空管內有一個光電陰極（光敏區），入射紅外輻射可以在其中產生光電子產生的光電子被強電場（通過施加例如幾千伏的高電壓產生）加速，然后撞擊管相對側的磷光體。在那里，電子使磷光體發光；根據磷光體的類型，所發射的光的顏色可以例如是綠色。（發射的光的顏色與照射光電陰極的輻射波長無關。）當光電陰極上不同位置產生的電子被發送到磷光體上的不同位置時，會在那里產生可見圖像。-然后，可見光可以通過眼睛進入用戶的眼睛，從而可以在視網膜上生成可見圖像。圖像轉換器中使用的精確技術通常不會在產品描述中透露。
關于屏幕可能黑點：
有些批次紅外觀察鏡可能屏幕上有黑點并不影響性能或可靠性，為制造過程一些操作產生。
如下圖
通過VRW1B查看器（左）和VWR2B查看器（右）的范圍觀察來自三個不同激光束的光斑，前者針對350-1300 nm的光源進行了優化，后者針對350-1700 nm的光源優化。頂部-1650 nm，80 mW，中間-1550 nm，40 mW，底部-1310 nm，5 mW。
通過VWR1B查看器（350-1300 nm）的范圍觀察來自1050 nm，50 mW激光源的光撞擊臟/刮傷的光學器件。
通過高功率（50 W）980 nm泵浦二極管閥芯的VWR1B查看器（350-1300 nm）的范圍進行查看。
紅外觀察鏡操作視頻在線播放點擊圖標：
光譜強度（離激光源1米距離處所需要的zui低功率密度）
如何確定信號檢測所需的Min. 功率密度？
要確定產生可檢測信號所需的Min. 功率密度（mW/cm2），請使用以下程序。
將激光功率（毫瓦）除以待測量距離處的光束面積。對于橢圓梁，面積等于2/3 x w x h。例如，如果h=10mm，w=40mm，則梁的面積=2/3 x 10mm x 40mm=2/3 x 400mm=266.7mm若要轉換為cm，請除以100。因此，面積約為2.7cm。要確定所需的功率密度，請將激光功率除以2.7cm的數字。
例如，如果激光輸出為5mW，則所需的能量密度為5mW/2.7cm或1.85mW/cm。對于圓形光束，面積等于。x r，其中r=梁的半徑。
例如，如果要測量的距離處的梁的高度和寬度均為5mm，則該距離處的梁面積=3.14 x 2.5mm（直徑的一半，平方）=3.14×6.25mm=19.6mm。除以100可轉換為厘米，因此面積約為0.19厘米?，F(xiàn)在將激光功率除以0.19cm，以確定所需的功率密度。
例如，如果激光輸出為5mW，則所需的功率密度將為5mW/0.19cm，或26.31mW/cm。
全波長對比測試（830nm,980nm,1550nm,1625nm）
