共振頻率：f0：1.64MHz；帶寬：Δν：11kHz；品質因數Q：154；1rad@ 272nm所需的射頻功率：12.0 dBm；最大射頻功率：0.5W；環氧乙烷晶體：DKDP； 孔徑：3x3：mm2；波前畸變（633nm）：λ/8nm；推薦光強度（350nm）：<1 W/mm2； 增透膜（R<0.5%）：200-400nm；
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80171116 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
Electro-optic phase modulators 電光相位調制器（PM）是通過向電光材料施加電場來改變光信號相位的裝置。PM可以在從紫外（UV）到紅外（LWIR）的寬光譜范圍內工作，具有低光學損耗、高光功率和從50kHz到20GHz的調制頻率。
相位調制器可以在低驅動電壓下實現高調制深度，使其對各種應用具有吸引力，包括激光冷卻、光譜和光譜增寬。我公司提供體積/自由空間 PM（ bulk/free-space ）、光纖耦合 fiber-coupled（PM.FC）和 surface-mount (PM.SMD) devices表面安裝相位調制器。
我們?yōu)橄辔徽{(diào)制器提供多種頻率和波長，并結合了附加/可選功能。在產品矩陣中選擇所需調制器的適當參數范圍并進行自定義。
對于原子、離子或分子的激光冷卻以及激光頻率穩定，我們提供了許多預定義的標準產品。
特征
諧振頻率在 0.1-1.9 MHz 以內
BBAR 紫外光 200 - 400nm，R_avg < 1%（典型值）高透射率，T>98%（典型值）
高效率/低射頻驅動功率/高Q因數
高光功率型號
標準大孔徑（3x3mm），便于對準
阻尼壓電共振和聲學共振
低內存選項
應用
激光頻率穩定（PDH，F(xiàn)M / MTS）
激光冷卻/再泵機生成
量子態操縱
光譜學
光譜展寬

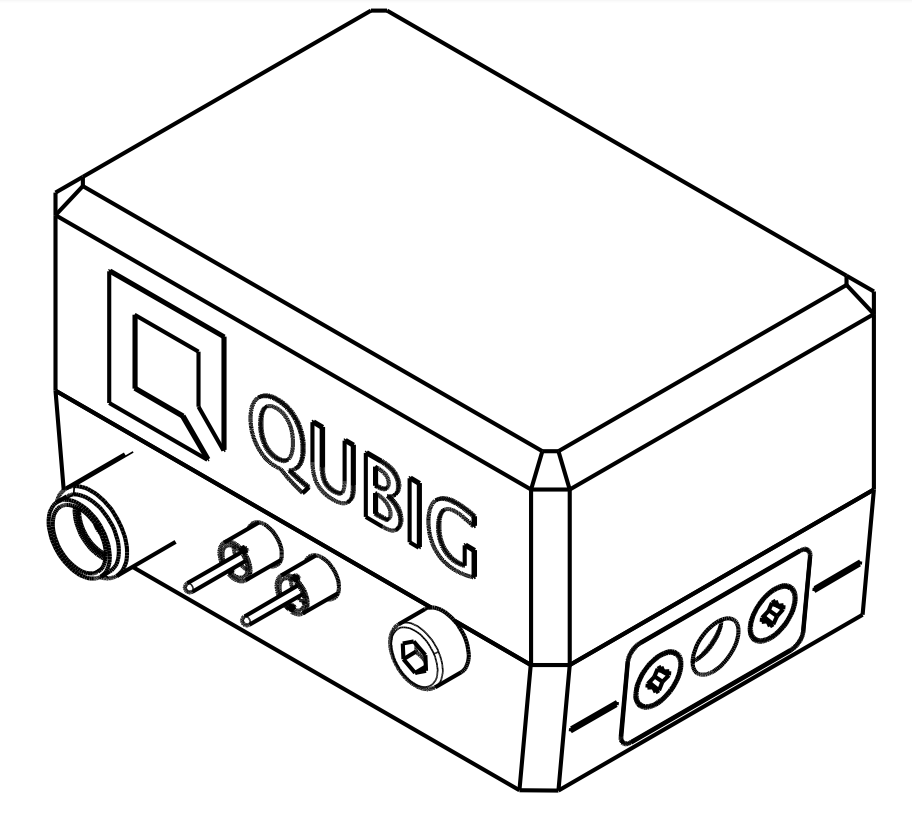

PM6-1.6D3-UV (舊型號: EO-1.6D3-UV) 諧振電光相位調制器
- 氣密干封外殼
- 溫度傳感器（NTC）
- 熱晶體支架
射頻屬性 | 數值 | 單位 |
共振頻率:f0 1） | 1.64 | MHz |
帶寬：Δν | 11 | kHz |
品質因數：Q | 154 | |
1rad@ 272nm所需的射頻功率 | 12.0 | dBm |
Max. 射頻功率:RFMax. 3） | 0.5 | W |
光學特性 | ||
環氧乙烷晶體 | DKDP | |
孔徑 | 3x3 | mm2 |
波前畸變（633nm） | λ/8 | nm |
推薦光強度（350nm） | <1 | W/mm2 |
增透膜（R<0.5%） | 200-400 | nm |
1）在30°C時
2）具有50Ω終端
3）RFin<1W時無損壞
您的選項

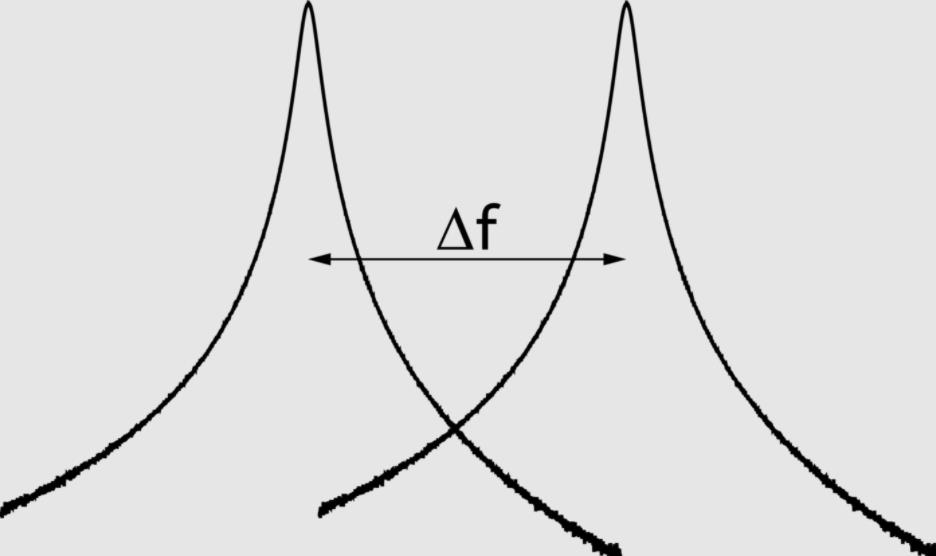

調諧：+T
可調諧振頻率fo
調諧范圍：約離岸fo+/- 15%（典型值）
用于精確的頻率調整 &
頻率漂移補償
提供擴展的調諧范圍

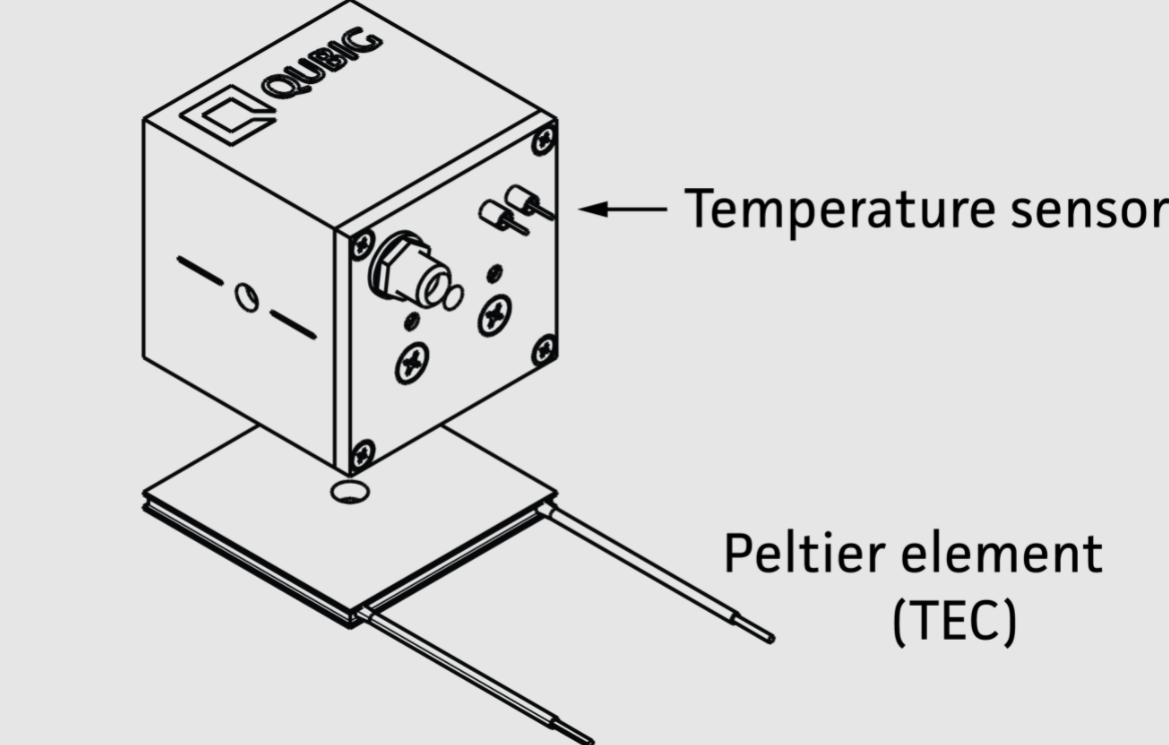

T-控制：+TXC
允許T-ctrl. 和穩定 EOM
用于大功率型號的主動冷卻
和主動RAM抑制
包括熱安裝、T 型傳感器、TEC
需要單獨的溫度控制器
兼容多種外殼類型

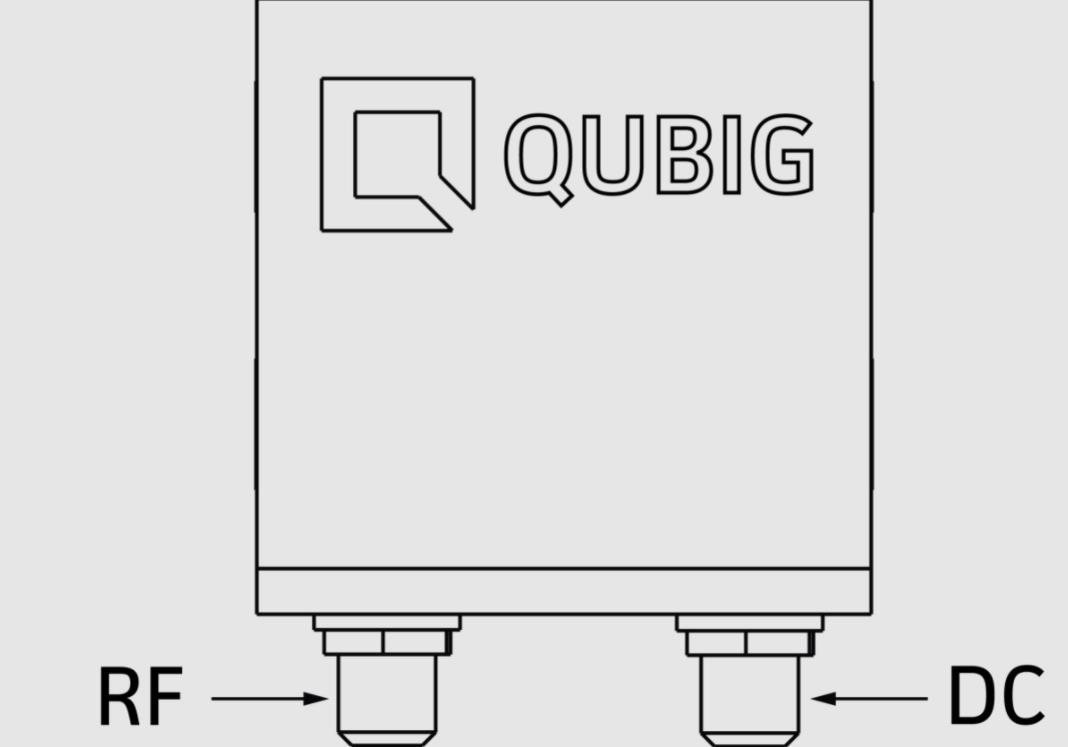

直流端口：+直流
額外的直流端口 （SMA）
帶寬 0-10kHz （典型值）
對于雙折射補償，
主動 RAM 抑制和
工作點調整（上午）
兼容多種外殼類型
自定義AR:+AR
定制特定AR涂層
典型值。單波長R<0.1%
多波長AR可用
用于高功率應用的AR
對齊方式：+AL5
緊湊型5軸工作臺
具有X、Y和Z線性平移&
俯仰和偏航調整
用于精確EOM/激光對準
與多種外殼類型兼容
測量調制
Fig.1:示波器跡線 ,Fig.2:載波邊帶比
表1,預期調制
Fig 3:射頻信號幅度與調制深度的關系

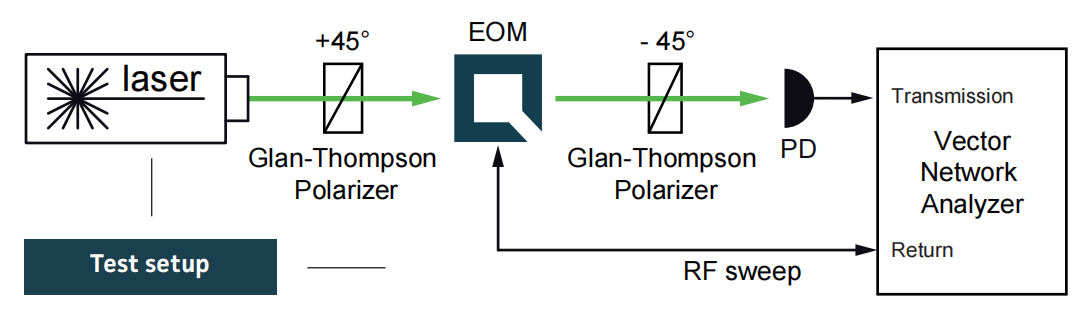

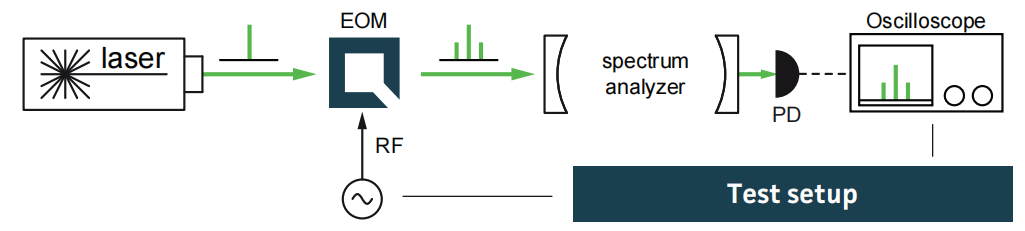

Fig 1:從測試設置中檢索到的記錄示波器跡線如下圖所示。
Fig 2:優秀類貝塞爾函數的平方j(luò)ue對值與調制深度。垂直線顯示載體之間的比率 |J0|2 和第 i 個邊帶 |Ji|2 在特定β 處。

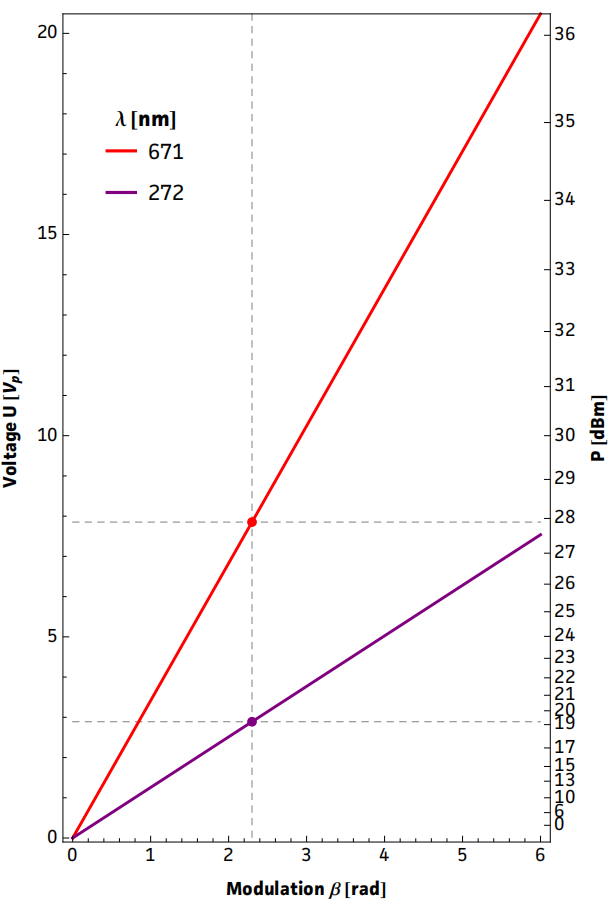

Fig 3:不同波長的RF幅度和調制深度之間的依賴性。曲線上的點允許檢索特定/所需 β 所需的 RF 幅度或給定/可用RF功率的Max. 可實現調制深度。

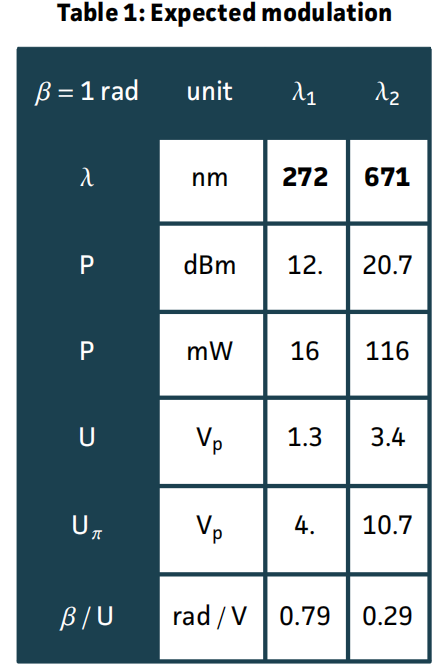

Table 1:預期的射頻幅度/功率值和轉換參考調制深度為 1 rad 時所需波長的因素。注意：圖1中實驗記錄的調制深度顯示的值可能與表中提供的相應值（β=1rad）不同。

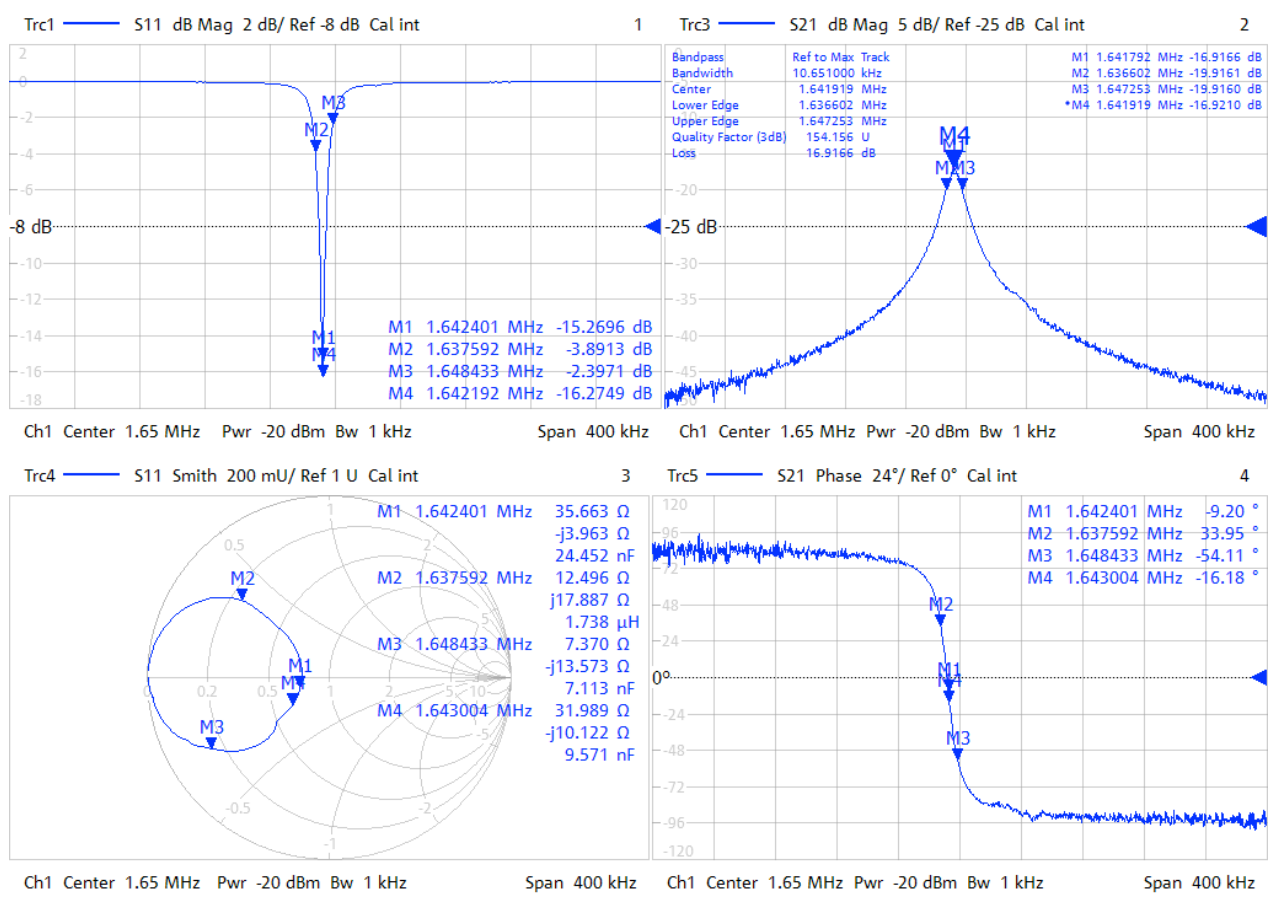

諧振特性
TXC選項信息

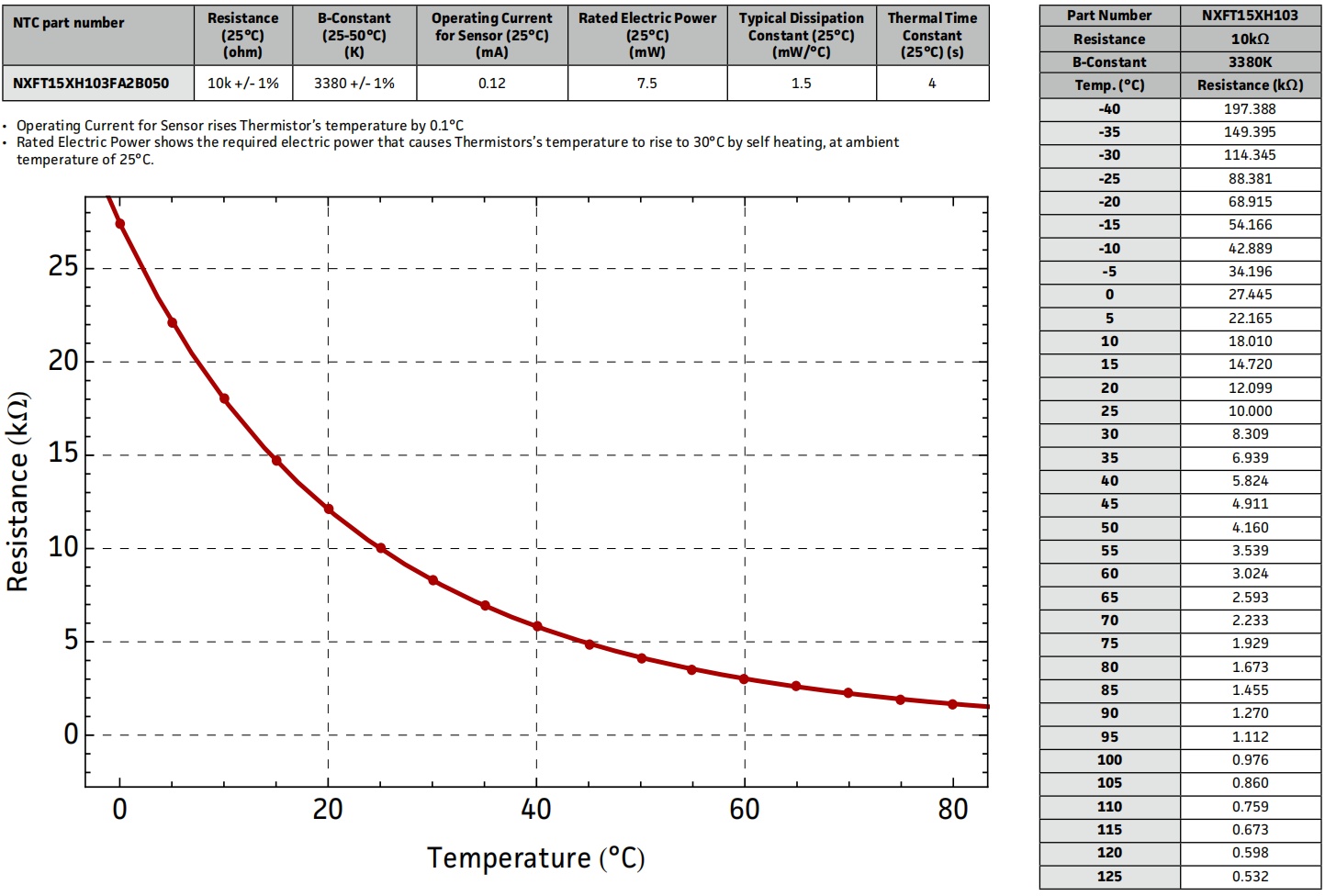

NTC特性
傳感器的工作電流使熱敏電阻的溫度升高0.1°C
?額定電功率顯示了在環境溫度下通過自加熱使熱敏電阻溫度上升至30°C所需的電功率
溫度為25°C。

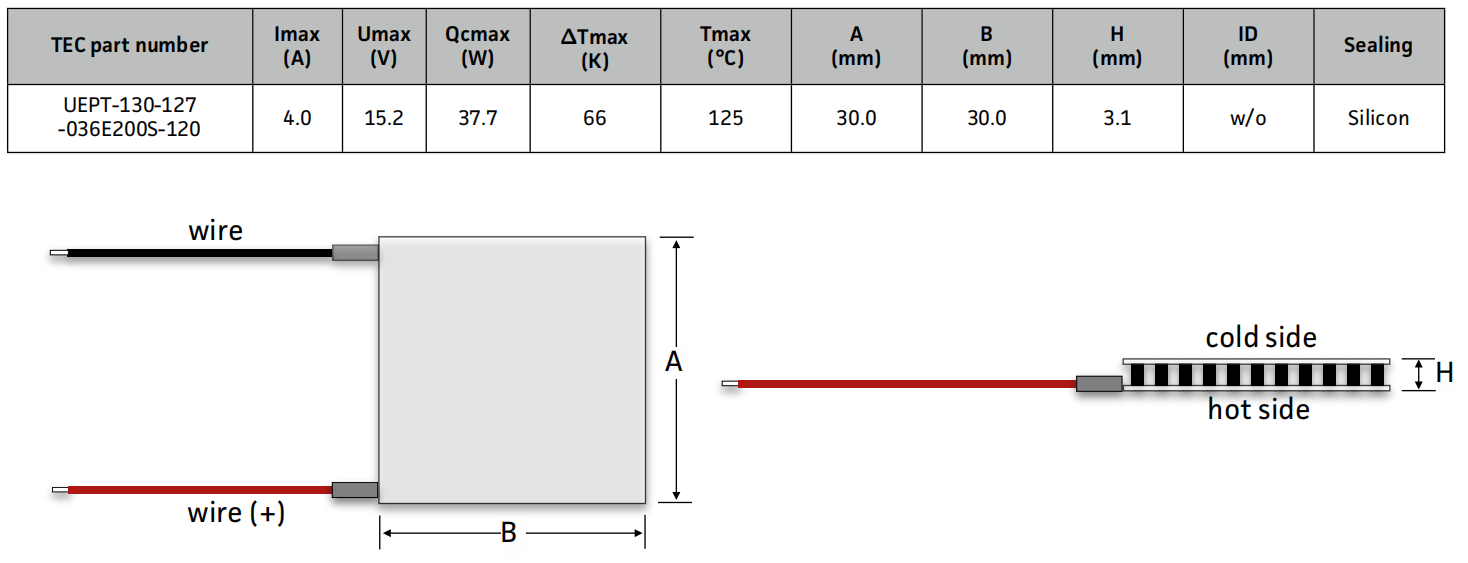

TEC特點
處理說明
.EOM 外殼是密封的。內部沒有用戶可維修的部件。沒有螺絲，除了調頻的那個，必須隨時松開！否則水晶將被損壞。
.輸入激光偏振必須與外殼上的白色標記正交對齊
.請小心處理設備。避免休克。不要掉落。
.輕微的角度調整可以減少不必要的殘余幅度調制 （RAM）

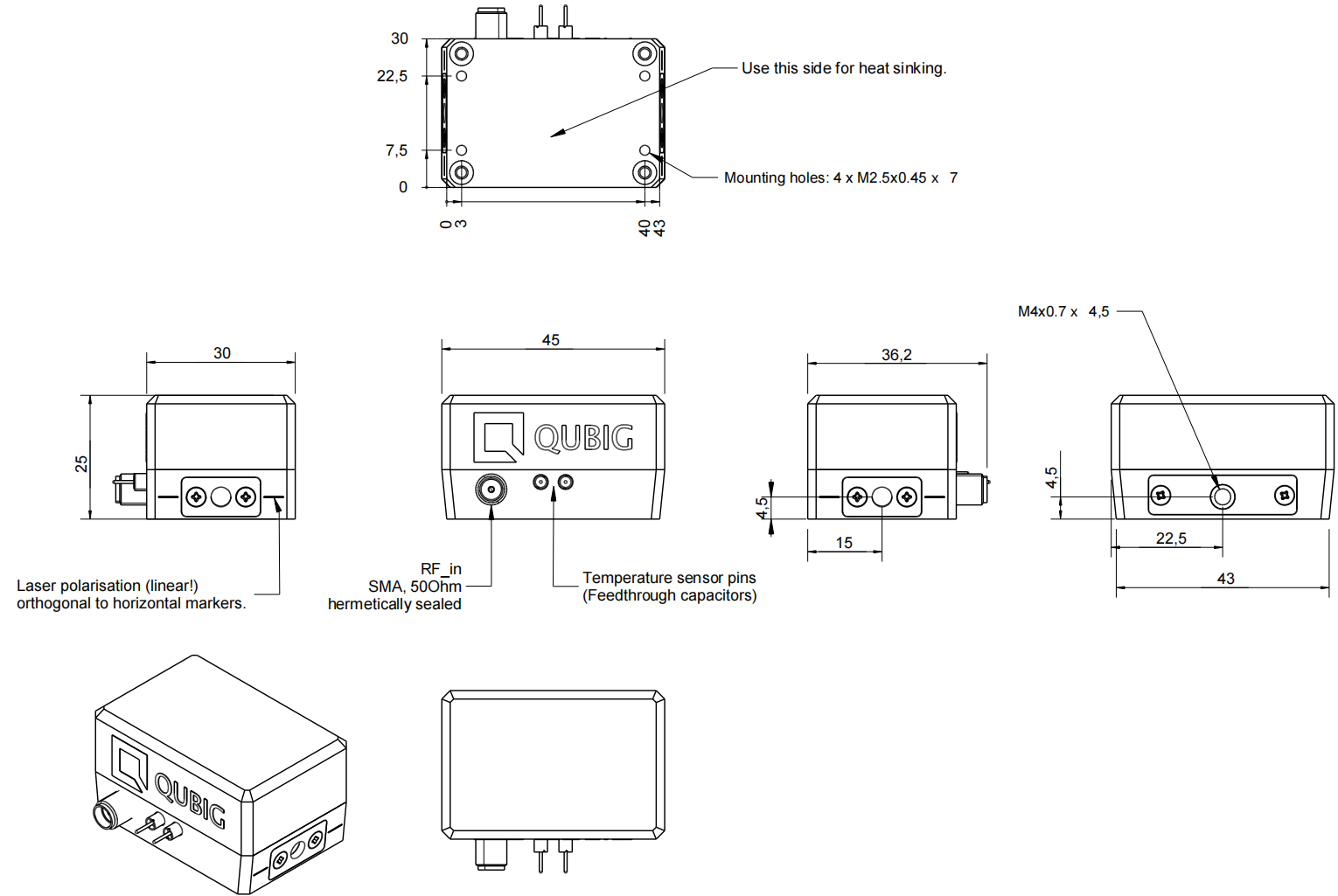

包裝圖紙
光譜范圍：200nm-12um|大晶體孔徑
頻率范圍：50kHz-20GHz|調制效率高
低插入損耗：典型值<2%（t>98%）| ODT高
激光頻率穩定-LFS（PDH、FM/MTS）
激光冷卻|量子態操縱（拉曼、Rydberg）
光譜增寬|相干抑制
