中心波長：1310nm； 輸出功率：350mw，光纖類型：PM980 ；連接頭類型：FC/APC
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80022170 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
Innolume 提供廣泛的高功率、空間單模激光二極管產品組合，其波長范圍為780-1340nm。這些器件可以采用帶自由空間光束的 9 毫米 TO-can 封裝，也可以采用單?；虮Ｆ?(PM) 光纖耦合標準 14 針蝶形封裝。
帶有 PM 光纖的激光模塊提供通常 >18dB 的偏振消光比 (PER)。光纖耦合激光二極管可配置為以 CW（高達 600mW）或脈沖模式運行，并且可選擇配備光纖布拉格光柵 (FBG) 以實現光譜穩定。
Innolume 脈沖激光二極管專為播種(seeding)應用而設計，具有高達 1.2W 的低噪聲峰值光功率，加寬的光譜可以抑制高功率光纖激光器中的受激布里淵散射 (SBS)。
每條激光二極管產品線都通過了鑒定程序以證明其高可靠性。所有提供的激光器都通過了單獨的篩選程序，并附有詳細的出廠檢驗報告。
產品特點
?FBG波長穩定
?單模光纖外350/500W輸出功率 (350 / 400mW output power ex-single mode fiber)
?可用波長范圍1280-1340nm
?專有鏡面涂層技術，實現高可靠性
?保偏PM980光纖
?單獨老化和熱循環篩選
?可選監視器光電二極管
?符合RoHS
應用領域
?光通信
?激光雷達
?生物醫學
可用功率選項 | ||||||
條件: | CW操作，芯片溫度25°C，外殼安裝在室溫散熱器上 | |||||
Part Number | 輸出功率 (mW) Pout | 工作電流(mA) | 正向電壓 (V) | |||
Typ. | Max. | Typ. | Max. | |||
LD-13XX-FBG-350 | 350 | 1350 | 1650 | 1.8 | 2.1 | |
LD-13XX-FBG-400 | 400 | 1500 | 1800 | 1.9 | 2.2 | |
規格 | ||||||
條件 | CW操作，芯片溫度25°C，外殼安裝在室溫散熱器上 | |||||
參數 | Symb. | Min. | Typ. | Max. | Unit | |
無扭結*輸出功率 | 1.1×Pout | 1.3×Pout | mW | |||
可用波長范圍 | λ | 1280 | 1340 | nm | ||
平均波長容差 | 2 | nm | ||||
Pout時-3dB水平下的光譜寬度 | Δλ | 0.080 | TBD** | 1.5 | nm | |
閾值電流 | Ith | 120 | 250 | mA | ||
隨FBG溫度的波長偏移 | Δλ/ΔT fbg | 9 | 12 | pm/°C | ||
芯片到光纖光柵的距離 | D | 80 | 100 | 120 | cm | |
| 建議的芯片溫度 | Top | 20 | 25 | 40 | °C | |
| 偏振消光比 | PER | 15 | dB | |||
*?P/?I>0（?I=5mA）
**350mW電源選項為120pm，500mW電源選項則為800pm。可根據要求進行調整。

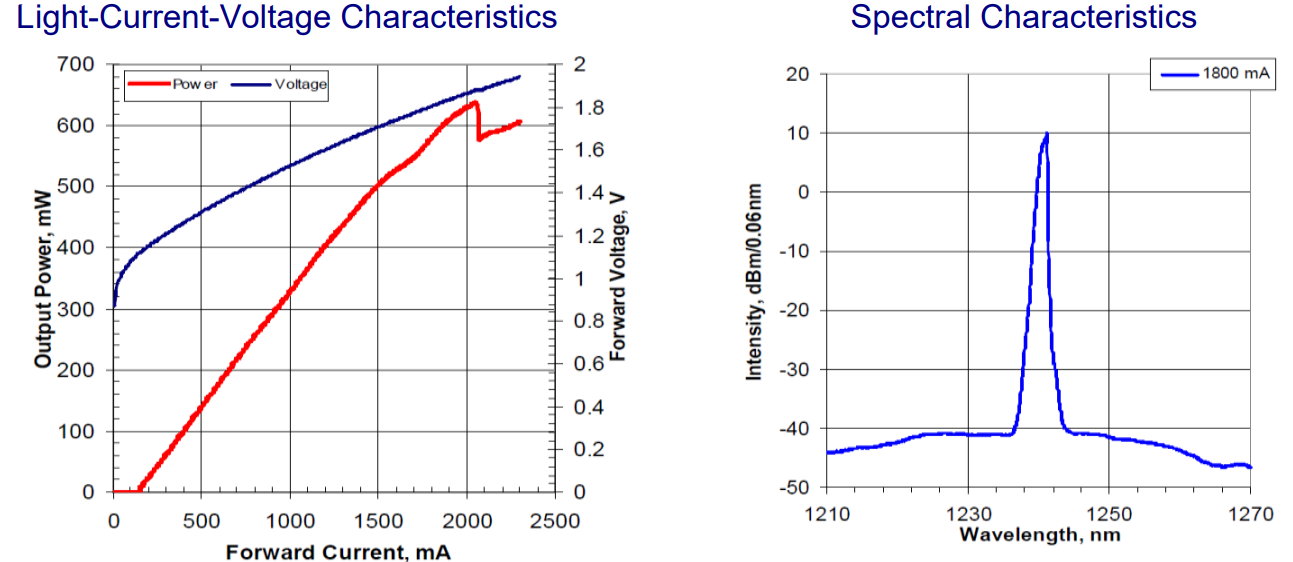

典型性能僅供參考*
CW操作，芯片溫度25°C，外殼安裝在室溫散熱器上
*給出了1240nm器件的性能。對于1170-1280nm范圍內的其他波長，預期具有類似的性能。
jue對Max. 額定值 | |||
參數 | Min. | Max. | Unit |
激光二極管反向電壓 | - | 2 | V |
激光二極管CW正向電流 | - | Iop+300 | mA |
熱電冷卻器電流 | - | 3 | A |
熱電冷卻器電壓 | - | 4 | V |
光纖彎曲半徑 | 3 | - | cm |
芯片工作溫度范圍 | 5 | 40 | °C |
外殼工作溫度范圍 | 0 | 70 | °C |
儲存溫度范圍 | -40 | 85 | °C |
熱敏電阻規格 | 光纖規格 | ||||
參數 | 值 | 單位 | 參數 | PM980 | Unit |
熱敏電阻類型 | NTC | 數值孔徑 典型值 | 0.12 | ||
阻抗 Resistance @25°C | 10 ± 0.1 | kOhm | 截止波長 | 900±70 | nm |
Beta 0-50°C | 3375±1% | K | 模場直徑 (@1060nm) | 6.6±0.3 | μm |
| 包層直徑 | 125±1 | μm | ||
涂覆層直徑 | 245±15 | μm | |||
長度 | 1.6 ± 0.2 | m | |||
連接器 | FC/APC (narrow key) | ||||
連接器與PANDA光纖對齊 | |||||
輸出光沿著PM光纖的慢軸偏振。 | |||||
尺寸 mm
TO-can 單模激光二極管的典型輸出功率
 | 平均波長 | 輸出功率 | 工作電流 | 閾值電流 | 頻譜帶寬 FWHM | 慢軸光束發散 | 快軸光束發散角 |
|---|---|---|---|---|---|---|---|
| 零件號 | nm | mW | mA | mA | nm | deg | deg |
| SM-1000-TO-300 | 1000 | 300 | 400 | 30 | 0.6 | 6 | 17 |
| SM-1064-TO-500 | 1064 | 500 | 600 | 30 | 0.6 | 6 | 31 |
| SM-1085-TO-400 | 1085 | 400 | 500 | 40 | 0.6 | 6 | 35 |
| SM-1155-TO-300 | 1155 | 300 | 600 | 40 | 4.5 | 6 | 27 |
| SM-1155-TO-500 | 1155 | 500 | 800 | 40 | 5 | 6 | 27 |
| SM-1170-TO-300 | 1170 | 300 | 600 | 30 | 7 | 6 | 31 |
| SM-1180-TO-300 | 1180 | 300 | 600 | 30 | 7 | 6 | 31 |
| SM-1200-TO-300 | 1200 | 300 | 600 | 40 | 4.5 | 6 | 29 |
| SM-1200-TO-500 | 1200 | 500 | 900 | 40 | 5 | 6 | 29 |
| SM-1210-TO-300 | 1210 | 300 | 600 | 40 | 4.5 | 6 | 29 |
| SM-1210-TO-500 | 1210 | 500 | 900 | 40 | 5 | 6 | 29 |
| SM-1230-TO-300 | 1230 | 300 | 600 | 40 | 7 | 6 | 38 |
| SM-1310-TO-300 | 1310 | 300 | 800 | 80 | 7 | 6 | 29 |
光纖耦合單模激光二極管的典型輸出功率
波長，nm | 光纖耦合 | ||
|---|---|---|---|
| 連續式 CW | 脈沖式 Pulsed | FBG穩定型 (FBG-stabilized) | |
| 900 | 200mW | ||
| 945 | 200mW | ||
| 970 | 200mW | 200mW | |
| 976 | 200mW | 200mW | |
| 984 | 200mW | 200mW | |
| 1000 | 200mW | 200mW | |
| 1010 | 600mW | 400mW | |
| 1025 | 600mW | 400mW | |
| 1030 | 600mW | 1200mW | 400mW |
| 1040 | 600mW | 1200mW | 400mW |
| 1050 | 600mW | 1200mW | 400mW |
| 1060 | 600mW | 1200mW | 400mW |
| 1064 | 600mW | 1200mW | 400mW |
| 1075 | 600mW | 1200mW | 400mW |
| 1080 | 600mW | 1200mW | 400mW |
| 1085 | 600mW | 1200mW | 400mW |
| 1090 | 400mW | 1200mW | 400mW |
| 1100 | 400mW | 1000mW | 400mW |
| 1113 | 400mW | 1000mW | 400mW |
| 1120 | 400mW | 1000mW | 400mW |
| 1122 | 400mW | 1000mW | 400mW |
| 1123 | 400mW | 1000mW | 400mW |
| 1124 | 400mW | 1000mW | 400mW |
| 1130 | 300mW | 1000mW | 300mW |
| 1140 | 300mW | 400mW | 300mW |
| 1160 | 300mW | 400mW | 300mW |
| 1170 | 500mW | 400mW | 350mW |
| 1178 | 500mW | 500mW | 350mW |
| 1180 | 500mW | 500mW | 350mW |
| 1188 | 500mW | 500mW | 350mW |
| 1200 | 500mW | 500mW | 350mW |
| 1210 | 500mW | 700mW | 350mW |
| 1240 | 500mW | 700mW | 350mW |
| 1244 | 500mW | 700mW | 350mW |
| 1260 | 500mW | 500mW | 350mW |
| 1270 | 250mW | 500mW | 350mW |
| 1280 | 250mW | 350mW | 350mW |
| 1295 | 250mW | 350mW | 350mW |
| 1309 | 250mW | 350mW | 350mW |
| 1310 | 250mW | 350mW | 350mW |
| 1340 | 350mW | ||
