材料：100% 介電材料；光柵面積：8 mm x 4 mm； 芯片尺寸：9 mm x 8 mm；芯片厚度：0.625 mm；光柵分辨率：966 l/mm；PDL：<0.25 dB；入射角 (AOI)：49.9 度；衍射效率 (TE & TM)：>90%； 帶寬：1525nm – 1565nm；生產技術：全息/光刻步進器和 RIE 蝕刻； 最高工作溫度：>500 攝氏度
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : C80030736 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
隨著飛秒激光系統的能量水平不斷提高,對脈沖壓縮光柵能量/功率處理能力的需求也隨之增加。我們制造100%的熔熔硅脈沖壓縮光柵,利用了先進的干涉圖案化技術和先進的反應離子蝕刻技術。提供優秀的能量/功率處理能力,并結合高效率,低波前失真性能。
偏振不相關 (PING) 電信光柵，采用全息/光刻步進技術制作 在 100% 介電材料中。 這導致極好的熱穩定性和環境穩定性，不含聚合物， 光路中的環氧樹脂、明膠或金屬也不在任何光柵中。 先進的蝕刻技術確保Max.高衍射效率和Min.低 PDL 在 非常寬的帶寬。 低角度敏感性對于模塊設計和 組裝是一個額外的好處 。
參數 | 規格 |
材料 | 100% 介電材料 |
光柵面積 | 8 mm x 4 mm |
芯片尺寸 | 9 mm x 8 mm |
切屑厚度 | 0.625 mm |
光柵分辨率 | 966.18 l/mm |
PDL | <0.25 dB |
入射角 (AOI) | 49.9 度 |
衍射效率 (TE & TM) | >90% |
帶寬 (Illumination bandwidth) | 1525nm – 1565nm |
生產技術 | 全息/光刻步進機和 RIE 蝕刻 |
zui高工作溫度 | >500 ℃ |
包裝和運輸 | Gelpak 容器。 在 10 級潔凈室中制造和密封 |
清潔建議 | 優秀次可從光子清潔獲得 |

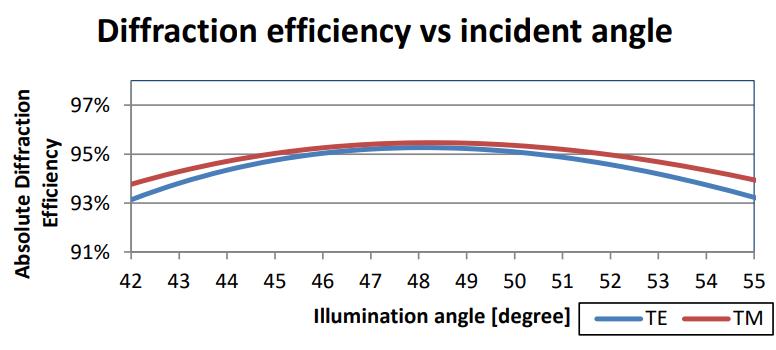

衍射效率與入射角

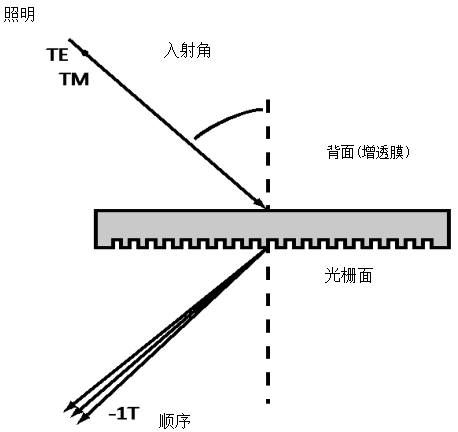

配置/定義

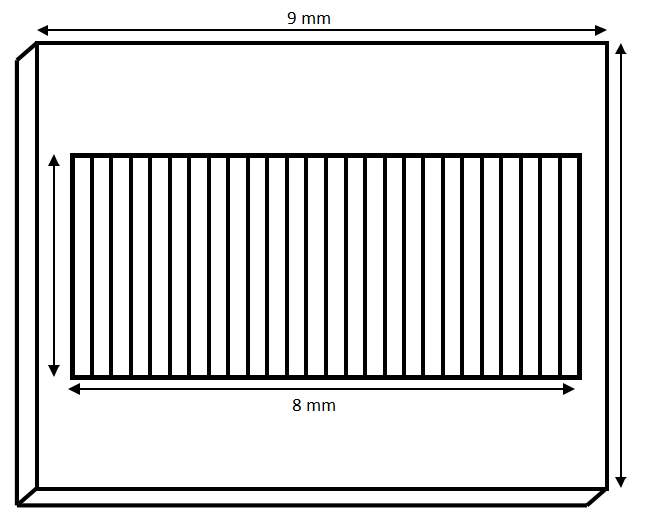

圖紙
規格如有更改，恕不另行通知。
上面的光柵是一個例子。 作為我們客戶的光柵合作伙伴，從光柵和設備/儀器設計階段的集成部分，到原型制造，再到 OEM 光柵的批量制造

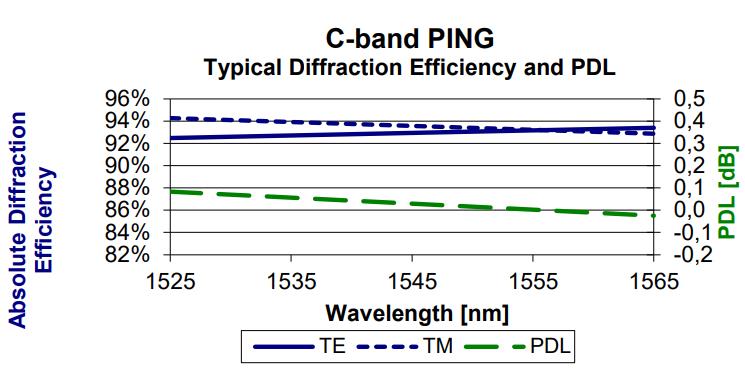

高效率、低PDL、寬光譜帶寬
傳輸光柵提供了很大的對準公差
低透射波前畸變
對照明入射角的高容限
2光柵設計是可能的，提供了緊湊的設計可能性
無倫比的熱穩定性和環境穩定性及使用壽命
波長選擇開關（WSS）/ROADMS
可調諧濾波器
光信道監視器（OCM）
波長阻斷劑
多路復用器/多路復用器
激光雷達
光學相干斷層掃描
C-band
| 型號 | Resolution | AOI 入射角 | 格柵區面積 | 芯片尺寸 | DE 衍射效率（TE和TM） | PDL 偏振相關損耗 |
|---|---|---|---|---|---|---|
| PING-Sample-003 | 940 l/mm | 46.6° | 19 mm x 13.5 mm | 21 mm x 15 mm | >90% | <0.25 dB |
| PING-Sample-001 | 966.2 l/mm | 49.9° | 8 mm x 4 mm | 9 mm x 8 mm | >90% | <0.25 dB |
| PING-Sample-171 | 49.9° | 6.5 mm x 5 mm | 7.5 mm x 7 mm | >90% | <0.25 dB | |
| PING-Sample-182 | 49.9° | 12 mm x 3 mm | 15.5 mm x 3.5 mm | >90% | <0.25 dB | |
| PING-Sample-007 | 49.9° | 10.2 mm x 4.0 mm | 11.2 mm x 8.0 mm | >90% (**) | <0.25 dB | |
| PING-Sample-121 | 49.9° | 14.5 mm x 8 mm | 16 mm x 10 mm | >90% | <0.25 dB | |
| PING-Sample-131 | 49.9° | 14.5 mm x 8 mm | 16 mm x 10 mm | >92% | <0.25 dB | |
| PING-Sample-141 | 49.9° | 14.5 mm x 8 mm | 16 mm x 10 mm | >94% | <0.25 dB | |
| PING-Sample-142 | 45° | 15 mm x 9 mm | 16 mm x 10 mm | ≥94% | ≤ 0.3 dB | |
| PING-Sample-002 | 49.9° | 14 mm x 11.5 mm | 16 mm x 13.5 mm | >90% | <0.25 dB | |
| PING-Sample-083 | 1000 l/mm | 49.9° | 19 mm x 13.5 mm | 21 mm x 15 mm | >90% | <0.25 dB |
| PING-1000-042 | 1000 l/mm | 50° | 40 mm x 37 mm | 43.6 mm x 38 mm | >90% | <0.25 dB |
| PING-600-052 | 600 l/mm | 29.4° | 41 mm x 41mm | 42 mm x 42 mm | >90% | <0.25 dB |
L-band
| 型號 | Resolution | AOI 入射角 | 格柵區面積 | 芯片尺寸 | DE 衍射效率（TE和TM） | PDL 偏振相關損耗 |
|---|---|---|---|---|---|---|
| PING-Sample-072 | 940 l/mm | 48.5° | 14 mm x 11.5 mm | 16 mm x 13.5 mm | >90% | <0.25 dB |
| PING-Sample-073 | 940 l/mm | 48.5° | 19 mm x 13.5 mm | 21 mm x 15 mm | >90% | <0.25 dB |
O-band
| 型號 | Resolution | AOI 入射角 | 格柵區面積 | 芯片尺寸 | DE 衍射效率（TE和TM） | PDL 偏振相關損耗 |
|---|---|---|---|---|---|---|
| PING-Sample-106 | 1144.16 l/mm | 49.9° | 14 mm x 11.5 mm | 16 mm x 13.5 mm | >90% | <0.25 dB |
1064 nm band
| 型號 | Resolution | AOI 入射角 | 格柵區面積 | 芯片尺寸 | DE 衍射效率（TE和TM） | PDL 偏振相關損耗 |
|---|---|---|---|---|---|---|
| PING-1379-422 | 1379 l/mm | 45° | 20 mm x 15 mm | 22 mm x 17 mm | >94% | <0.25 dB |
940 nm band
| 型號 | Resolution | AOI 入射角 | 格柵區面積 | 芯片尺寸 | DE 衍射效率（TE和TM） | PDL 偏振相關損耗 |
|---|---|---|---|---|---|---|
| PING-1500_915-980 | 1500 l/mm | 45° | 18 mm x 12 mm | 20 mm x 14 mm | 915 nm - 980 nm | >90% |
800/850 nm band
| 型號 | Resolution | AOI 入射角 | 格柵區面積 | 芯片尺寸 | DE 衍射效率（TE和TM） | PDL 偏振相關損耗 | |
|---|---|---|---|---|---|---|---|
| PING-Sample-012 | 1764.7 l/mm | 49.9° | 10.2 mm x 5.2 mm | 11.2 mm x 10.2 mm | 826 nm - 873 nm | >85% | <0.25 dB |
| PING-1765-025 | 1765 l/mm | 49.9° | 25 mm x 16 mm | 29.5 mm x 20 mm | 795 nm - 885 nm | >80% | <0.25 dB |
