調諧范圍內中心波長：1030nm；調諧范圍寬度：130nm；最大功率波長：1050nm；快速軸光束發散：19deg；慢軸光束發散：7deg；波紋(RMS)：0.2mW； 光纖輸出功率：200mW；條紋長度：200mm；工作電流：400mA；PM980 Panda fiber
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : I80040004 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
增益模塊與增益芯片類似，但一側耦合到單模光纖中。它非常適用于構建具有光纖輸出的可調諧激光器。工廠制造的光纖耦合可確保優化的耦合效率、長期穩定性和出色的可靠性。增益模塊消除了對裸增益芯片方案中常用的許多元件的需求，從而大大提高了系統可靠性并降低了成本。增益模塊的另一個特點是通過內置TEC和高精度熱敏電阻實現溫度穩定性。
該器件包括一個帶有彎曲條紋的“C型”增益芯片。條紋傾斜的刻面專為外部反饋而設計，并具有深增震涂層，從而對芯片波導的背反射極低。它確保了自激光的阻塞，并消除了在外腔系統中操作時與復合型腔相關的問題。這會產生非常細的譜線，在整個調諧范圍內具有固有的高側模抑制比（SMSR）。具有垂直條紋的刻面具有適當?shù)姆瓷洌ㄍǔＴ?-15%的范圍內），以同時提供具有高輸出功率的寬波長調諧。該面在標準器件中的反射針對在外部腔體設置中的操作進行了優化，該設置為芯片提供有效的反饋（約50%）（如圖所示示意圖）。對于反饋較低的方案，我們建議使用在刻面上具有不同涂層的定制設備，以提供優化的反射。
設計外腔的技巧：
建議使用閃光光柵，以盡量減少對其他反射順序的損失;
如果光柵在與凹槽正交的偏振中效率較高，建議使用λ/2板，以將高波長分辨率與z佳反射效率相結合。
注意：工作波長、小平面反射和其他參數可以針對外腔系統的特定應用和設計進行優化。我們知識淵博的應用團隊隨時準備根據您的需求和應用就z佳解決方案提供咨詢和建議。請聯系我們獲取定制解決方案。
產品特點:
針對外腔系統中的波長鎖定操作進行了優化
寬跳自由調諧范圍
近光束橢圓率
正交光束輸出，便于光學對準
光纖輸出
應用:
外腔可調諧激光器
| 推薦工作條件 | ||||
| 參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
| 電流 | 400 | 500* | mA | |
| 正向電壓 | 1.6 | 2 | V | |
| 散熱器溫度 | 20 | 25 | 30 | ℃ |
*Max. 電流下無自激振蕩
可調諧性 @CW，推薦操作點，Littman配置的外部空腔，反饋≈50% | ||||
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
Max. 功率波長 (λMP) | 1035 | 1050 | 1065 | nm |
光輸出功率 @ λMP | 200 | mW | ||
調諧范圍的中心波長 | 1015 | 1030 | 1045 | nm |
| 調諧范圍寬度 | 130 | nm | ||
放大式自發射 (ASE) 對每個設備進行測試@ CW, 沒有外部空腔 | |||||
參數 | Min. 值 | 典型值 | Max. 值 | 單位 | |
光纖外的光功率 | 3 | mW | |||
面外光功率 | 120 | mW | |||
平均波長 | 1000 | nm | |||
帶寬@-3dB* | 80 | nm | |||
快軸光束發散@-3dB，離面 | 19 | 23 | deg. | ||
慢軸光束發散@-3dB，離面 | 4 | 7 | deg. | ||
波紋（RMS）1 | 0.2 | 0.4 | dB | ||
* 在無透鏡單模光纖中耦合輻射并用1 nm分辨率的OSA測量.
1 調諧范圍的中心波長，在1nm范圍內，10pm分辨率
| 芯片參數 | ||||
| 參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
| 芯片長度 | 2.8 | mm | ||
| 條帶寬度 | 5 | um | ||
| 直條紋面背反射率 | 10 | % | ||
| 傾斜條形面背面反射率 | 0.001 | % | ||

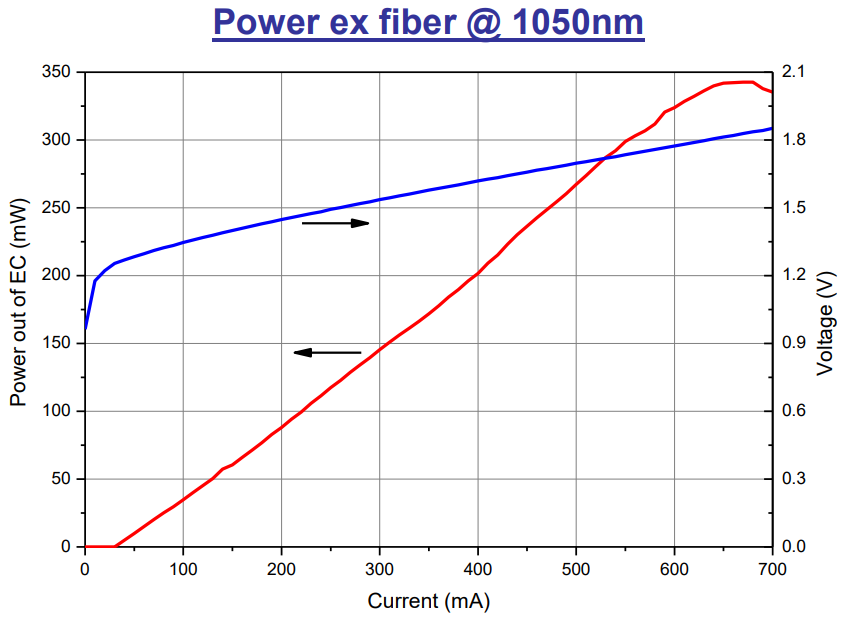

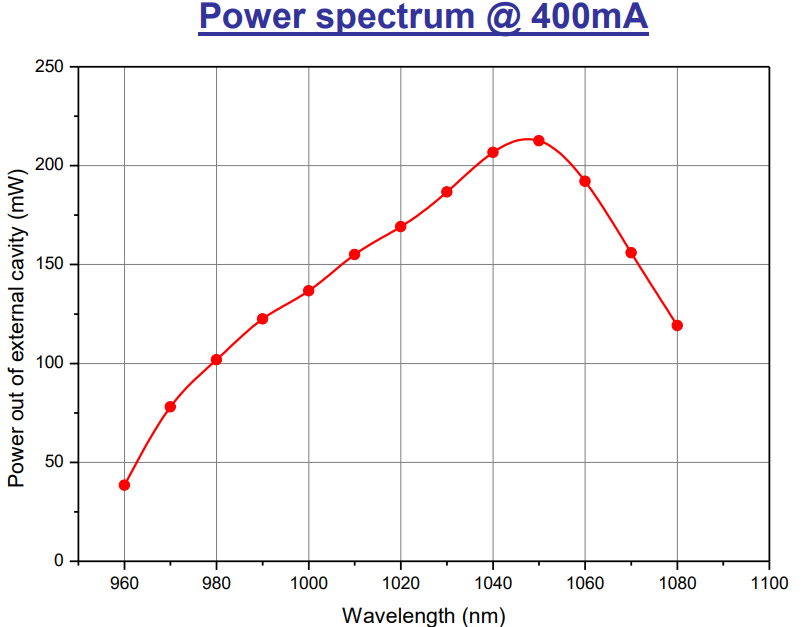

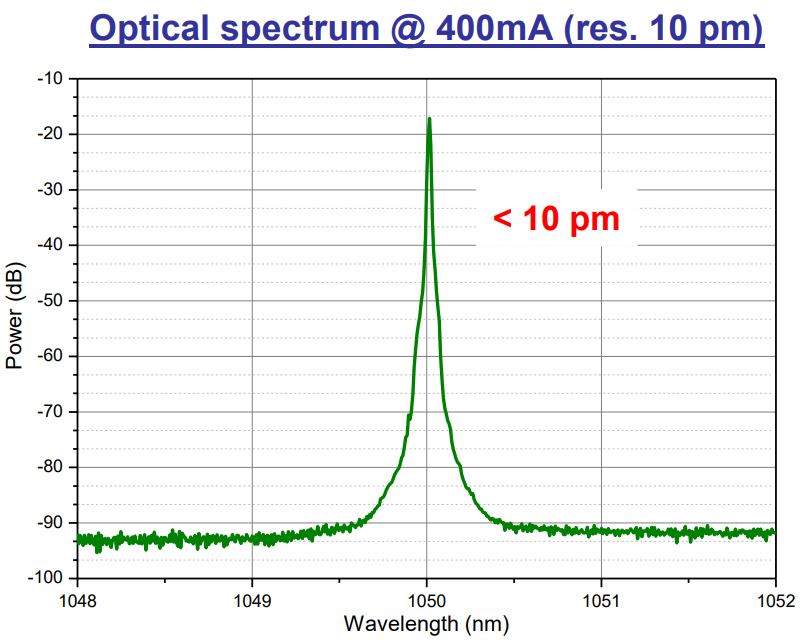

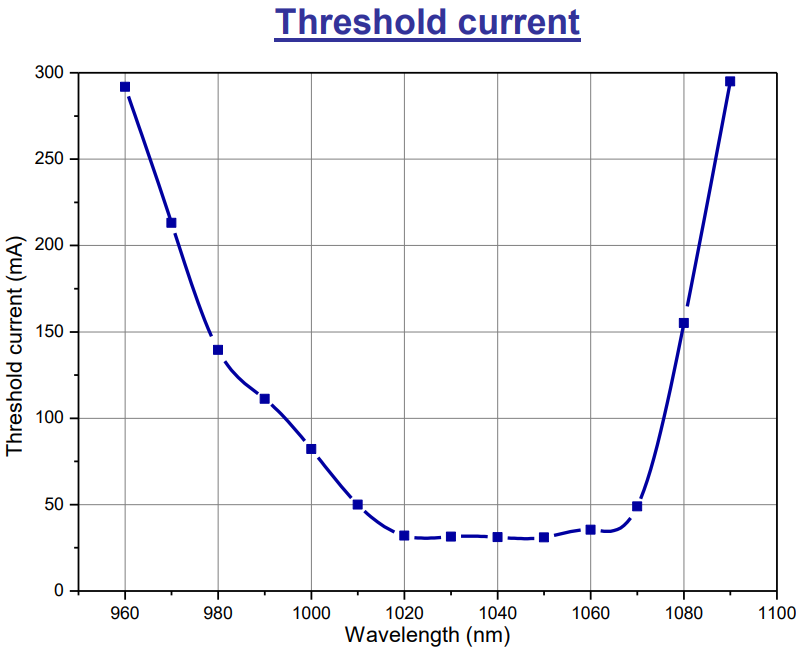

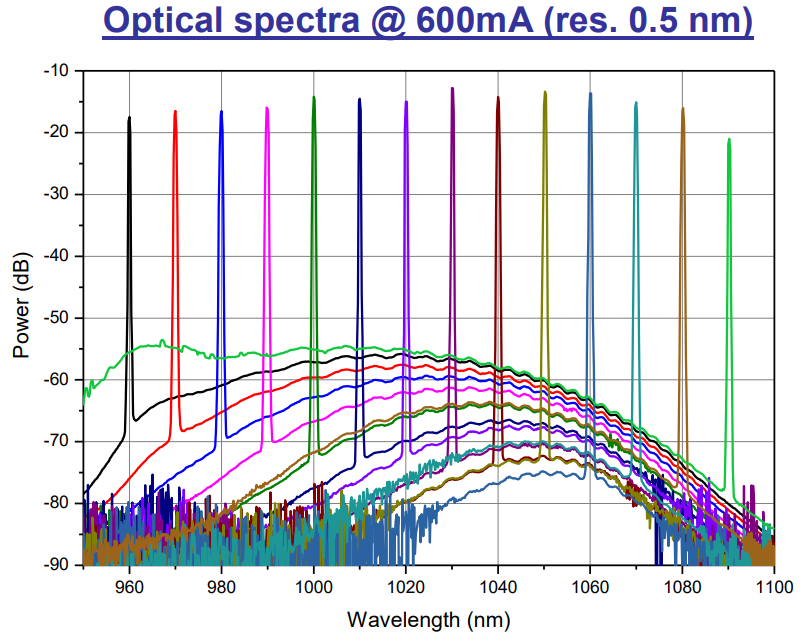

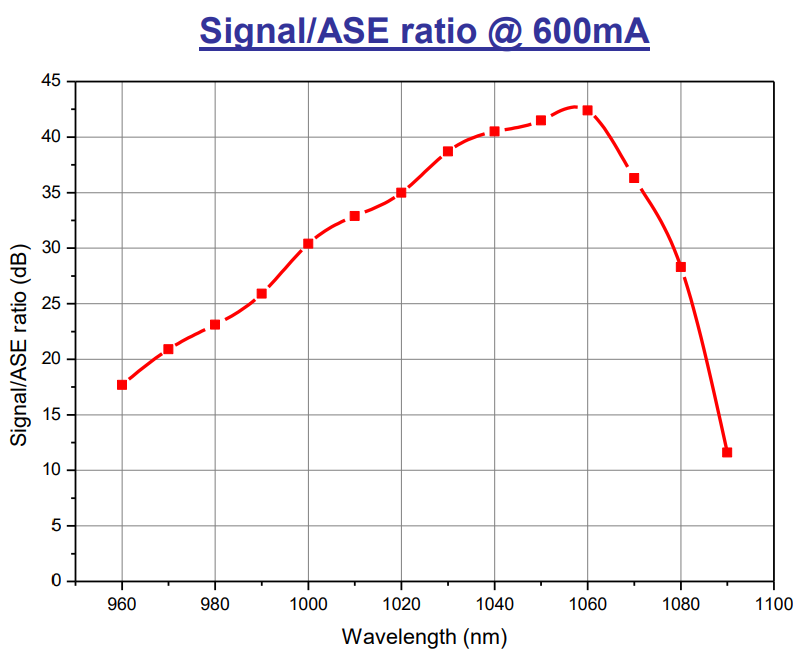

| 外腔典型性能（EC） @ CW, 散熱器溫度25°C , Littman 配置 反饋 ≈50% | |
 |  |
 |  |
 |  |

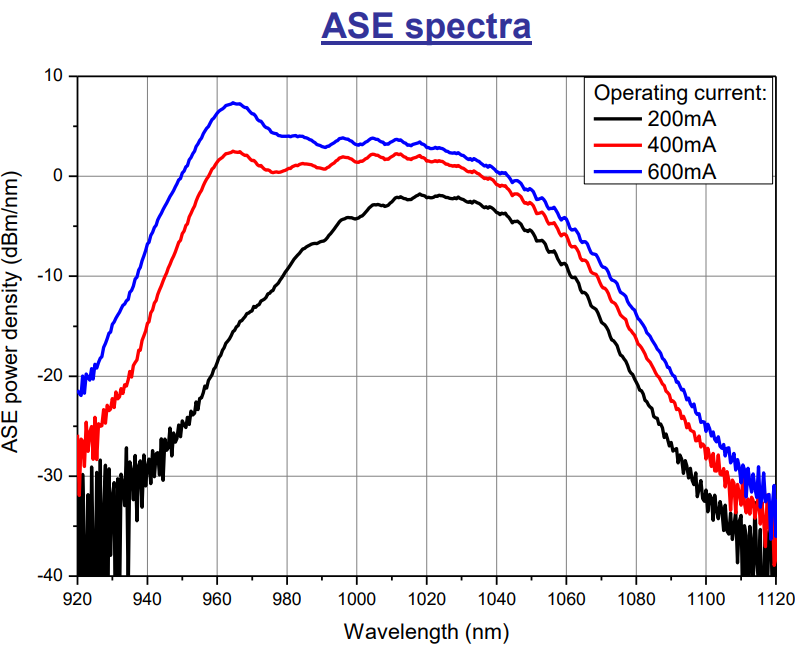

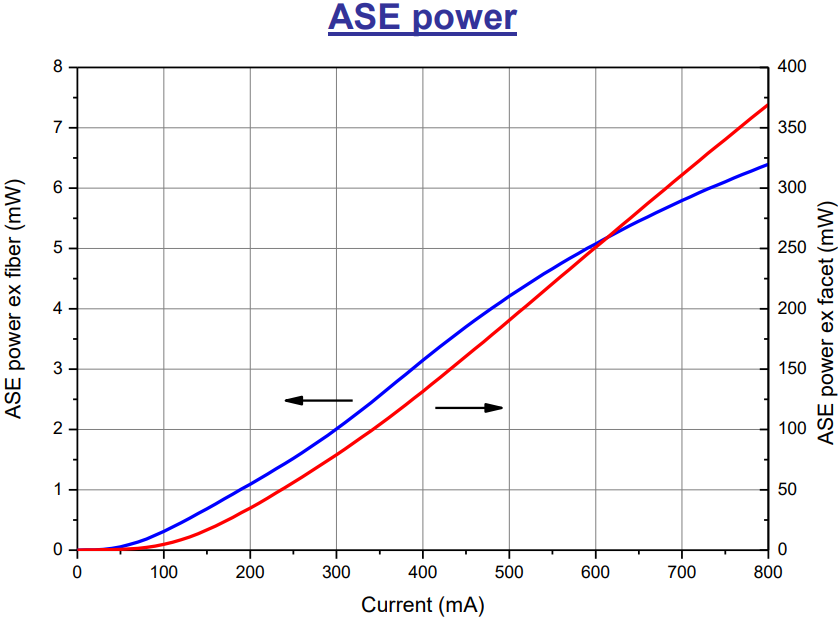

| 無反饋典型表現 @ CW, 散熱器溫度 25°C | |
|  |
jue對Max. 額定參數 | |||
| 參數 | Min值 | Max值 | 單位 |
激光二極管反向電壓 | 2 | V | |
激光二極管連續波正向電流 | 800 | mA | |
制冷器(TEC)電流 | 3 | A | |
TEC 電壓 | 4 | V | |
熱敏電阻溫度 | 10 | 50 | °C |
| 外殼工作溫度 | 10 | 50 | °C |

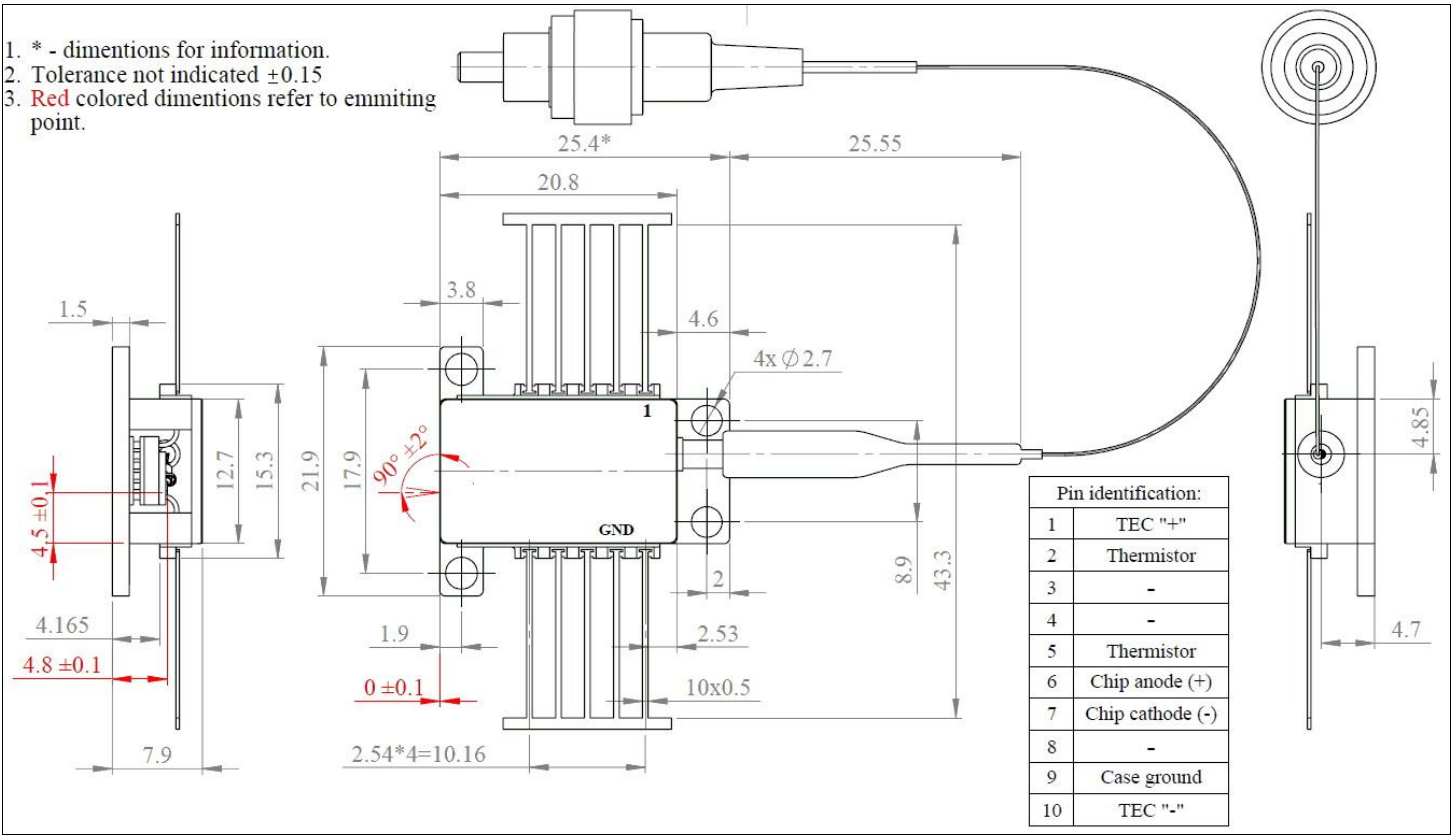

尺寸(可更改) mm

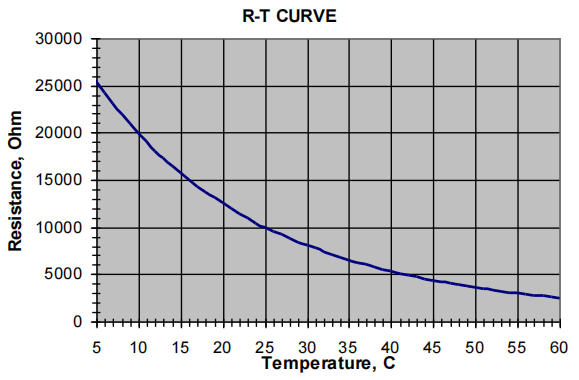

熱敏電阻規格 | 光纖規格 | |||||||
參數 | 數值 | 單位 | 參數 | HI1060 | PM980 | 單位 | ||
類型 | BC103J1K | - | NA 典型 | 0.14 | 0.12 | |||
電阻 @25°C | 10 ± 0.1 | kOhm | 截止波長 | 900±70 | 920±50 | nm | ||
Beta 0-50°C | 3375±1% | K | 模場直徑 | 6.2±0.3 | 6.6±1.0 | μm | ||
| 包層直徑 | 125±1 | 125±1 | μm | ||||
涂覆層直徑 | 245±15 | 245±15 | μm | |||||
長度(每個端口) | 1.0 ± 0.2 | m | ||||||
接口 | FC/APC(narrow key) | |||||||
連接器對準熊貓型光纖:
| ||||||||
型號示例
GM-1020-130-YY-200
YY: 光纖類型
PM – PM980 Panda fiber
HI – HI1060
Example: GM-1020-130-PM-200
| 型號 | 調諧范圍中心波長 | 調諧范圍寬度 | 最大功率波長 | 光纖輸出功率 | 快速軸光束發散 | 慢軸光束發散 | 波紋(RMS) | 條紋長度 | 工作電流 |
|---|---|---|---|---|---|---|---|---|---|
| nm | nm | nm | mW | deg | deg | mW | mm | mA | |
| GM-1030-130-YY-200 | 1030 | 130 | 1050 | 200 | 19 | 7 | 0.2 | 2.8 | 400 |
| GM-1060-150-YY-250 | 1060 | 150 | 1100 | 280 | 16 | 6.5 | 0.1 | 3 | 600 |
| GM-1140-120-YY-130 | 1140 | 120 | 1170 | 130 | 39 | 6 | 0.05 | 3 | 600 |
*（增益模塊的典型參數） – @ CW，25C 散熱器溫度，Littrow 配置的外腔，反饋為 ≈50% 可以從 780-1330 nm 范圍內定制任何波長。
這種設備發出的激光是看不見的，對人眼來說可能是危險的。當設備運行時，避免直接觀察光纖輸出或沿其光軸觀察準直光束。操作過程中必須佩戴合適的激光安全眼鏡。
絕對最大額定值只能在短時間內應用于設備。長時間暴露在最大額定值下或暴露在一個或多個最大額定值以上可能會導致設備損壞或影響設備的可靠性。在最大額定值之外操作產品可能會導致設備故障或安全隱患。必須使用與設備一起使用的電源，以使最大峰值光功率不能超過。散熱器上的設備需要合適的散熱器，必須確保散熱器有足夠的散熱和導熱性。
該設備是一個開放式散熱器激光二極管；它可以僅在潔凈室環境或防塵外殼中操作。必須控制工作溫度和相對濕度，以避免激光面上的水凝結。必須避免激光端面的任何污染或接觸。
ESD保護-靜電放電是導致產品意外故障的主要原因。采取極端預防措施，防止ESD。操作產品時，請使用腕帶、接地工作表面和嚴格的防靜電技術
