中心波長 905±5nm；連續輸出功率 ＞20mW；光譜寬度 0.5-2nm；光纖纖芯 6um；數值孔徑0.12；連接頭 FC/APC
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80021014 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
LP-905SM-FA-C系列同軸單模光纖耦合器激光器，是LD-PD推出的一種低成單模光纖耦合激光器。具有封裝體積小，輸出功率高等優點。我們的產品廣泛應用于激光通訊，印刷打印激光醫療領域。
產品特點
● 波長 905nm
● 單模光纖
● 同軸封裝
● 內置探測器
產品應用
● 醫療領域
● 印刷打印
● 激光通信
參數 | 數值 |
中心波長 | 905±5nm |
連續輸出功率 (mW) | ＞20mW |
光譜寬度 | 0.5-2nm |
光纖纖芯 | 6um |
數值孔徑NA | 0.12 |
光纖長度 | 0.8m |
連接頭 | FC/APC |
工作電壓 | 1.8-2.3V |
閾值電流 | 35mA |
Max. 工作電流 | 165mA |
封裝類型 | 同軸封裝 |

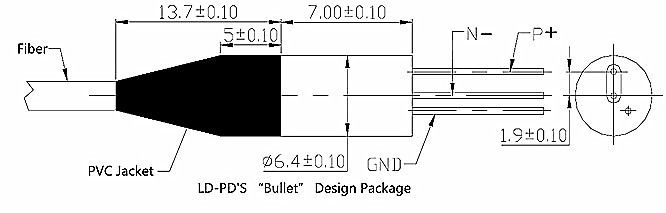

封裝及尺寸

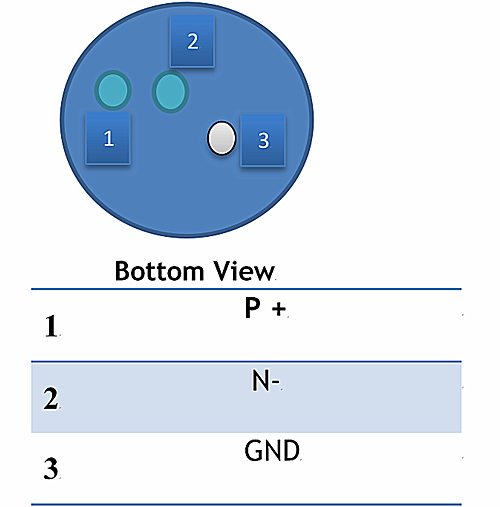

引腳定義
極限參數
名稱 | 參數符號 | 單位 | Min | Typ | Max | 測試條件 |
殼體溫度 | TOP | ℃ | -5 | 25 | 70 | |
正向工作電壓 | VR | V | 1.8 | 2 | 2.3 | |
軸向拉力 | N | - | - | 5 N | 3x10s | |
側向拉力 | N | - | - | 2.5 N | 3x10s | |
光纖彎曲半徑 | 16mm | - | ||||
反向工作電壓(LD) | VLD | V | - | - | 2 | HBM |
焊接時間 | S | - | 10 s | 260℃ | ||
存儲溫度 | TSTG | ℃ | -40 | - | +85 | 2000hr |
工作溫度 | TOP | ℃ | -55 | - | +125 | |
相對濕度 | RH | 5% | - | 95% | Noncondensing |
注意事項：
一． 激光器工作時避免激光器直射眼鏡和皮膚，即使很微弱的激光進入眼睛，經過眼睛的會聚作用，也可能造成嚴重的損傷。
二． 激光器需要穩定的驅動電源，避免出現浪涌，瞬時反向電流反向電壓不能超過極限值，否則會損壞元器件。
三． 半導體激光器對溫度比較敏感，在高溫工作會降低轉換效率，加速元器件老化，需要在充分散熱或制冷的條件下使用。
四． 激光器應在額定電流，額定功率下使用，輸出功率過高會加速元器件老化。
五． 激光器屬于靜電敏感器件，在運輸，儲存和使用中必須采取防靜電措施。
六． 激光器應存放或工作在干燥，通風的環境中，防止結露損壞激光器。
七． 發光面（腔面）是激光器的關鍵部分之一，避免任何操作損傷到腔面，器件使用過程中應確保管芯不被污染并防止機械損傷。
八． 光纖不可有大角度的彎折，彎曲直徑要大于 300 倍光纖直徑。
