中心波長：1064nm；輸出功率：250mW；光譜寬度：5MHz；側模抑制比：40dB；波長溫度可調性：90pm/K； 波長電流可調性：2 pm/mA；工作電流：300mA
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80030023 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
DBR激光器由多個部分組成：這包括增益部分和單獨的DBR光柵。激光二極管上的波導結構需要根據特定波長提供反饋。該波導還部分用作放大介質。DBR 激光器是一種單頻半導體激光管。
分布式反饋（DFB）和分布式布拉格反射器（DBR）激光二極管是發射極窄光譜線的光源，帶寬低于5MHz，典型側模抑制比（SMSR）>40dB。Innolume基于砷化鎵的DFB和DBR激光器利用InGaAs量子阱（QW）或InAs/GaAs量子點（QD）活性區和專有芯片設計，覆蓋970-1330nm光譜范圍
特征：
250mW輸出功率
高可靠性Au/Sn技術
專有鏡面涂層
實現高可靠性的技術
通過100小時老化測試
可選：監控PD
應用程序：
氣體傳感
儀表/測量設備
規格 測試條件: 連續光,芯片溫度25°C,該模塊安裝在室溫散熱器上。 | |||||
參數 | Symb. | Min. | Typ. | Max. | Unit |
輸出功率 | Pout | 250 | mW | ||
峰值波長@Pout | λP | 1062 | 1064 | 1066 | nm |
光譜寬度@Pout 1 | Δλ | <3 | 5 | MHz | |
波長溫度系數 | Δλ/ΔT | 90 | 120 | pm/°C | |
波長電流系數 | Δλ/ΔI | 2 | 5 | pm/mA | |
邊模抑制比@Pout | SMSR | 35 | 40 | dB | |
閾值電流 | Ith | 35 | 50 | mA | |
工作電流@Pout | Iop | 300 | 400 | mA | |
正向電壓@Pout | Vf | 1.7 | 1.9 | V | |
偏振消光比 | PER | 15 | 20 | dB | |
垂直于p-n結的發散角（FWHM） | θFA | 25 | 30 | 38 | deg. |
平行于p-n結的發散角（FWHM） | θFA | 4 | 6 | 9 | deg. |
1從具有9km延遲線的自外差響應中提取
jue對Max. 額定值 | |||
參數 | Min. | Max. | Unit |
激光二極管反向電壓 | 1 | V | |
激光二極管連續正向電流 | 500 | mA | |
儲存溫度范圍（原裝密封包裝） | -40 | 80 | °C |
引線焊接溫度（z高5秒） | 250 | °C | |
工作溫度范圍 | 15 | 50 | °C |
典型性能 僅供參考 (測試條件：連續工作，模塊安裝在室溫散熱器上)

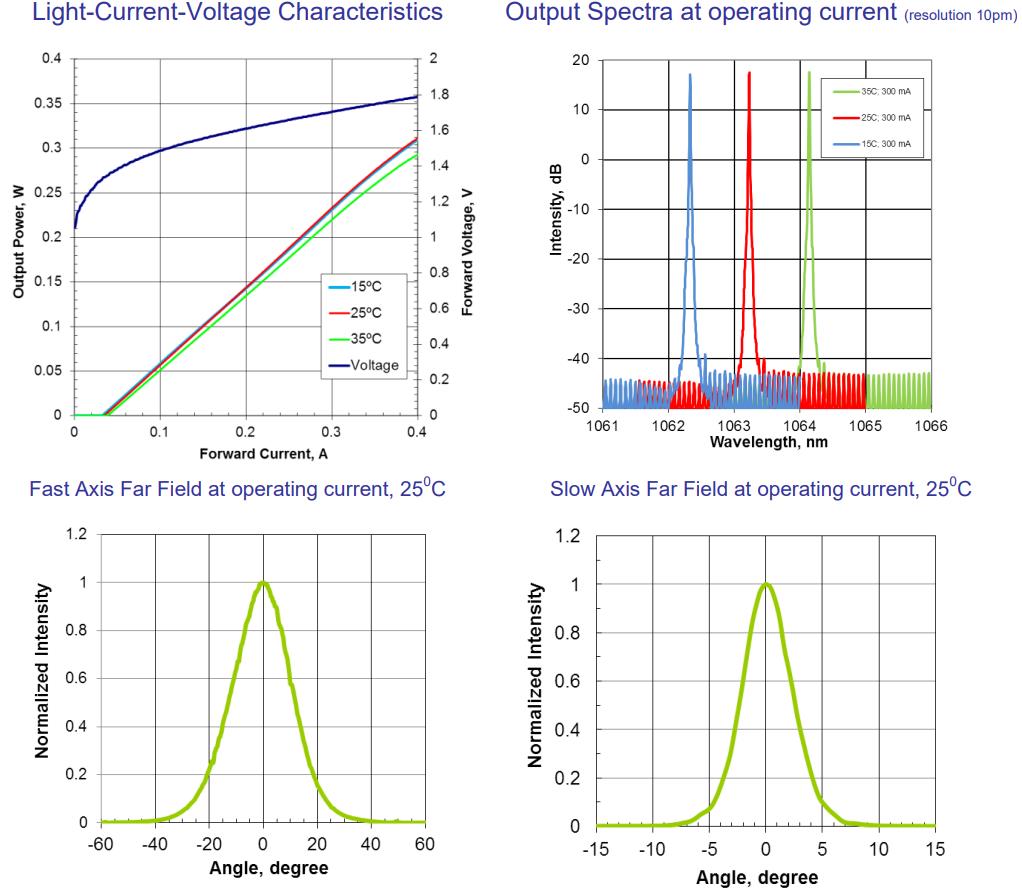

光電流電壓特性/工作電流下的輸出光譜（分辨率10pm）/工作電流下的快軸遠場/工作電流下25℃的慢軸遠場曲線圖

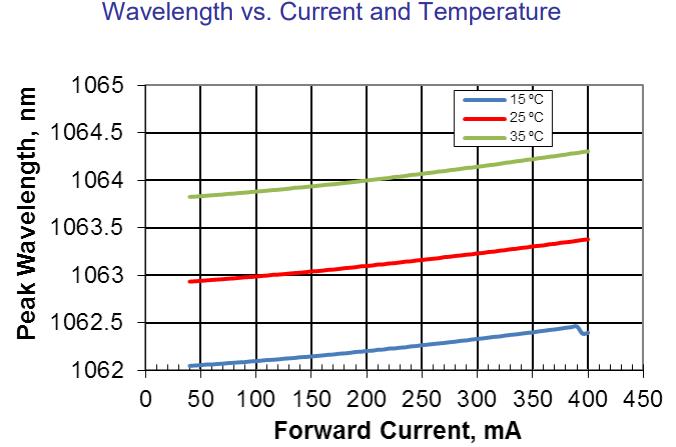

波長與電流和溫度的關系圖

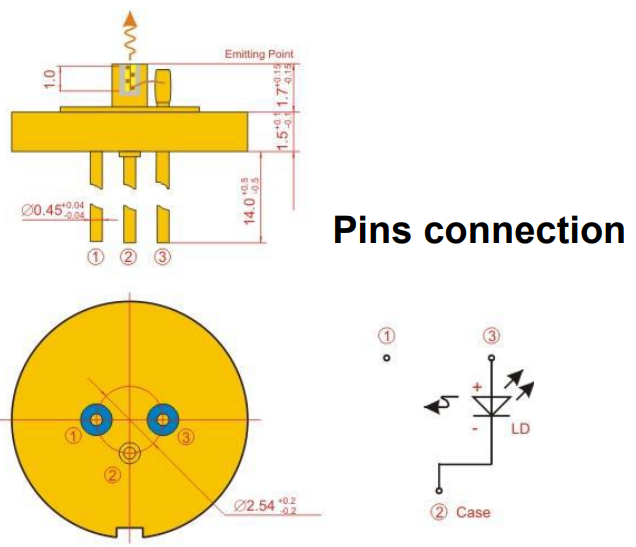

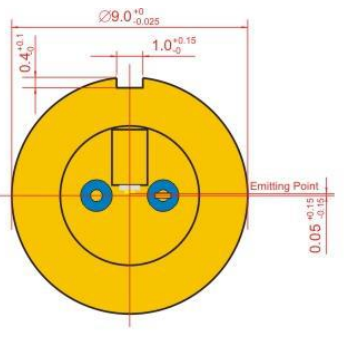

尺寸圖 mm
這種設備發出的激光是看不見的，對人眼來說可能是危險的。避免直視光纖輸出或當設備處于操作中時，沿著其光軸進入準直光束。操作過程中必須佩戴合適的激光安全眼鏡。
jue對Max. 額定值只能在短時間內應用于設備。長時間暴露在Max. 額定值下或暴露在一個或多個Max. 額定值以上可能會導致設備損壞或影響設備的可靠性。
在Max. 額定值之外操作產品可能會導致設備故障或安全隱患。必須使用與設備一起使用的電源，以使Max. 峰值光功率不能超過。散熱器上的設備需要合適的散熱器，必須確保散熱器有足夠的散熱和導熱性。
該設備是一個開放式散熱器激光二極管；它可以僅在潔凈室環境或防塵外殼中操作。必須控制工作溫度和相對濕度，以避免激光面上的水凝結。必須避免激光端面的任何污染或接觸。
ESD保護-靜電放電是導致產品意外故障的主要原因。采取極端預防措施，防止ESD。操作產品時，請使用腕帶、接地的工作表面和嚴格的防靜電技術。
