傳感器類型：CMOS； 光譜靈敏度：200-1100nm； 成像區域(H)×(V)：13.3×13.3mm； 分辨率：2048（H）x 2048（V）； 像素尺寸（μm）：6.5（H）x 6.5（V）； 幀率：23幀/秒；快門速度：11.2μ-1s； 鏡頭安裝：C-MOUNT；接口：CameraLink
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80050031 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
ARTCAM-2020UV-CL是對200nm至1100nm波段具有高靈敏度的紫外相機。根據其與紫外線照明設備的組合，幾乎無法識別可見光區域，并且很容易在物體表面反射模糊，污漬和劃痕。光譜靈敏度特性：200~1100nm
特點與應用
高靈敏度紫外檢測 CMOS傳感器可以檢測人眼和CMOS相機在200 nm至1100 nm波段波長范圍內不可見的輻射。
相機鏈接接口 我們采用高可靠性相機鏈接接口作為工業應用
型號 | 接口 | 傳感器 類型 | 像素 | 傳感器 制造者 | 光譜的 靈敏度（納米） | 快門 類型 | 光學格式 | 有效像素?cái)?shù) （H）×（V） | 成像區域 (mm) (H)×(V) | 像素大小 （H）×（V） | 幀率 | 快門 速度（秒） |
ARTCAM-2020UV-CL | CameraLink | CMOS | 4M | Gpixel | 200~1100 | Rolling | 1.2" | 2048×2048 | 13.3×13.3 | 6.5×6.5 | 23幀/秒 | 11.2μ~1 |
ARTCAM-2020UV-USB3 | USB3.0 | 43幀/秒 | 56μ~1 |
【附件】標準查看器軟件、設備驅動程序、交流適配器
【規格】鏡頭...C mount（額外），電源...直流12V
【選項】（CL）CameraLink捕獲板，CameraLink電纜，CameraLink SDK（軟件開發套件），C卡口鏡頭
（USB3）USB 電纜、SDK（軟件開發套件）、C mount鏡頭
參數
| 圖像拾取裝置 | Gpixel 4.0M pixels CMOS Sensor GSENSE2020BSI |
| 總像素?cái)?shù) | 2056(W)x2058(H) |
| 有效像素?cái)?shù) | 2048(W)×2048(H) |
| 像素大小（Pixel Size） | 6.5(H)[um]×6.5(V)[um] |
| 成像區域 | 13.3(H)×13.3(V)mm] (Diagonal 18.809[mm].Approx.1.2 inch) |
| 檢測頻段 | 200~1100nm |
| 快門類型 | Rolling Shutter(Global reset possible 卷簾門（可進行全局重置）) |
飽和容量/ 讀出噪音 | 54ke- 1.6e-@12/11bits |
| A/D分辨率 | 11/12bits |
| 界面 | Camera Link(Base Configuration 相機鏈接（基本配置）) |
Number of output bits 輸出位數 | 12 bits |
| 幀速率 | 23 fps |
| 快門速度 | 11.2μ sec ~ 1 sec |
| 同步系統 | 內部同步/外部觸發器同步 |
Lens Mount 鏡頭支架 | C Mount |
| 外部I/O端子 | HR10A-7R-6S(73)(HlROSE) |
| 電源 | DC12V外部輸入 |
| 功耗 | 約6W（正常運行期間） |
| 環境條件 | 工作溫度/濕度：0～35℃/10～80%（非冷凝） 儲存溫度/濕度：0～60℃/10～95%（非冷凝） |
| 外部尺寸 | 71.6（寬）×61.5（高）×51.5（深）毫米 ※不包括鏡頭、三腳架和投影 |
| 重量 | 約240g ※不包括鏡頭、三腳架和投影 |

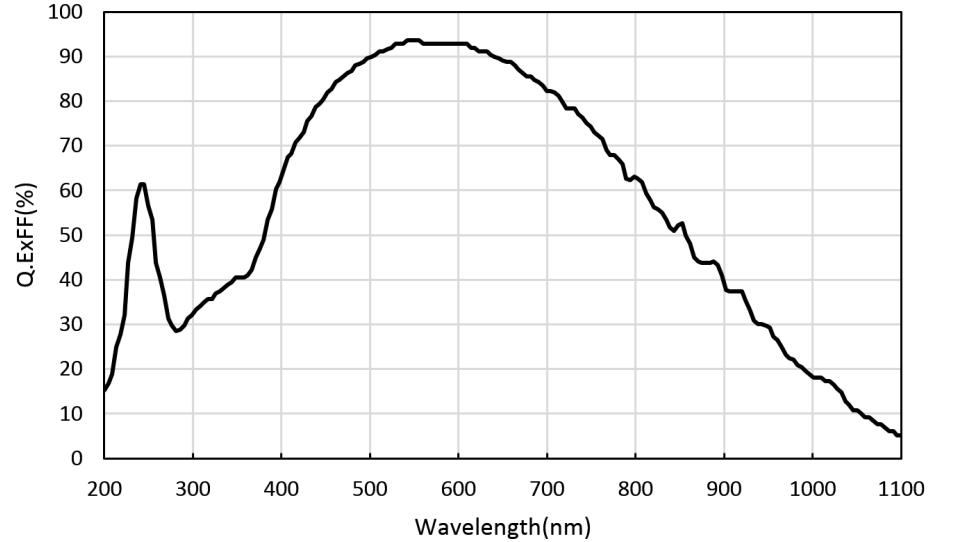

光譜靈敏度特性

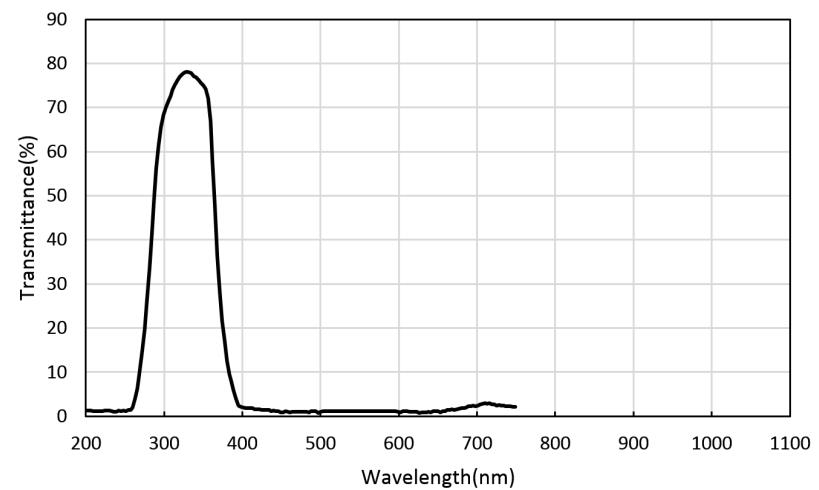

UV帶通濾波器（U340）（可選）
ARTCAM-2020UV-CL可以選擇安裝一個額外的過濾器U340，它可以吸收可見光波長，只允許紫外線波長通過。
有關詳細信息，請參考以下光譜靈敏度線圖。
尺寸圖

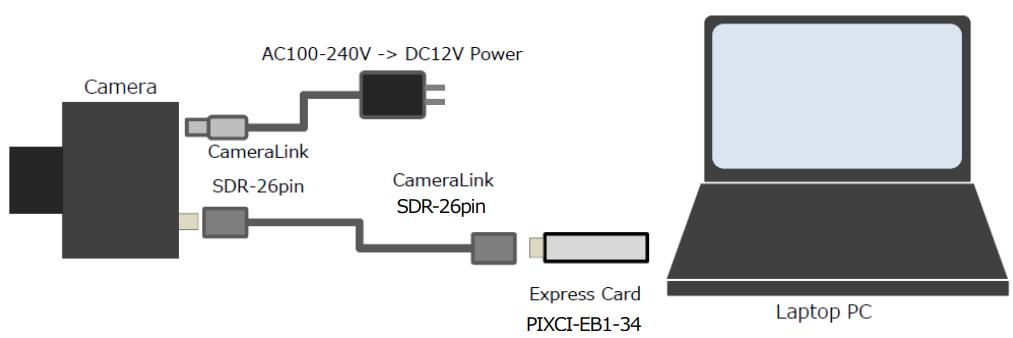

如何連接到電腦或筆記本
*由于此相機使用CameraLink-基本配置操作，因此使用了CameraLink通道的重要端口。
此攝像頭的連接器為SDR-26針，請使用支持的電纜
| 型號 | 傳感器類型 | 分辨率 | 像元尺寸 | 幀率 | 光譜范圍 |
| ARTCAM-487UV | CMOS | 2848×2848 | 2.74μm | 38fps | 200 nm ~ 1000 nm |
| ARTCAM-2020UV-CL | CMOS | 2048×2048 | 6.5μm | 43fps | 200 nm ~ 1050 nm |
| ARTCAM-2020UV-USB3 | CMOS | 2048×2048 | 6.5μm | 43fps | 200 nm ~ 1050 nm |
| ARTCAM-9701UV | CMOS | 1280×1024 | 9.76μm | 30fps | 200 nm ~ 1000 nm |
| ARTCAM-407UV-WOM | CCD | 1360×1024 | 4.65μm | 12fps | 200 nm ~ 900 nm |
