1551.08nm 窄線寬帶通光纖光柵FBG濾波器.pdf
×
復制成功
微信號：13061644116
添加微信好友，了解更多產品詳情。
中心波長@3dB：1551.08nm；Isolation：36.86dB；帶寬＜0.05nm；反射率：>95；光纖類型：SMF28e+；連接器：FC/APC
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80152247 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
筱曉光子這款窄線寬通帶濾光片是基于我們先進的光纖布拉格光柵技術。窄線寬通帶濾光片可用于選擇小帶寬光信號以通過和阻擋所有其他波長。這種窄線寬通帶濾光片旨在用于光纖激光 ASE 噪聲抑制、激光雷達濾光片、高分辨率拉曼光譜、熒光顯微鏡和光學儀器等應用。
詳細參數：
測試溫度@25℃
Model: | NBFBG-1551.08-004-99-01-SA | Date: | 28/09/2022 | |
Name: | Fiber Bragg Grating 光纖光柵 | |||
S/N: | 5618-1 | Temperature: | 23 ?C | |
Optical Specifications 光學規(guī)格 | Requirement 要求值 | 測量值 | 單位 | |
Center Wavelength @ 3 dB 中心波長@ 3 dB | 1551.08±0.1 | 1551.02 | nm | |
Isolation 隔離 | N.A. | 36.86 | dB | |
Bandwidth @ 0.5dB | N.A. | 0.02 | nm | |
Bandwidth @ 3.0dB | <0.05 | 0.03 | nm | |
Bandwidth @ 25.0dB | N.A. | 0.07 | nm | |
Reflectivity 反射率 | >95 | 100.0 | % | |
Thermal Stability 熱穩(wěn)定性 | N.A. | N.A. | pm/?C | |
Fiber Type 光纖類型 | SMF28e+ | SMF28e+ | ||
Recoating 吸附式涂層 | N.A. | N.A. | ||
Connector | FC/APC | FC/APC | ||

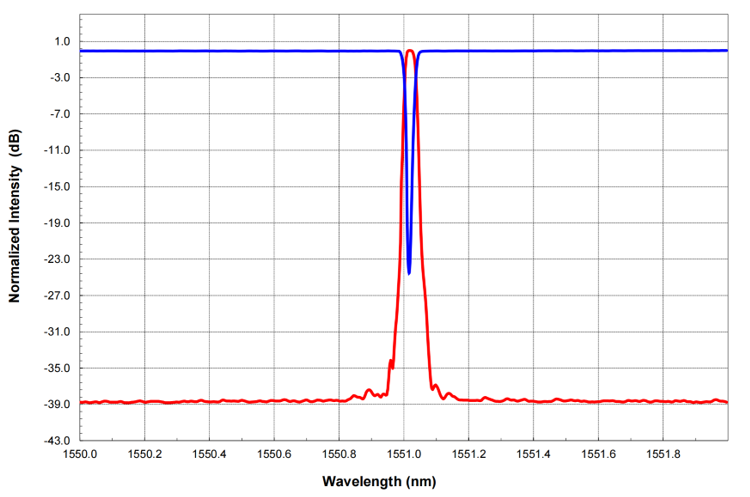

Transmission spectrum(透射光譜)
產品特點：
■ 超窄帶寬
■ 全光纖結構
■ 波長可選
■ 寬阻帶寬
■ 不同光纖類型可選
應用領域：
■ 光纖激光器噪聲濾波
■ 激光雷達光譜噪聲濾波
■ 高分辨率拉曼光譜分析
■熒光成像
訂購代碼：
NBFBG- □□□□-☆-☆☆-A8▽- XX
□□□□: Wavelength
532: 532nm
1064: 1064nm
1550: 1550nm
*****
1950: 1950nm
☆ : bandwidth
004: 0.04nm
008: 0.08nm
☆☆：Reflectivity
01:1%
10:10%
90:90%
▽: Wavelength Tolerance
01: ±0.1nm
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
SN=SMF-28E+ None
PA=PM1550 Fiber+ FC/APC
PP=PM1550 Fiber+ FC/PC
PN=PM1550 Fiber+ None
