摻鐿光纖放大器(YDFA)通過半導體激光器泵浦摻鐿光纖產生增益，用于放大1030-1100nm波段激光信號，Hi1060單模光纖或PM980保偏光纖輸出，輸出功率連續可調，具有高增益和低噪聲的優點。桌面式YDFA便于實驗操作，用戶通過前面板按鍵可調節泵浦電流和輸出功率。也提供體積更緊湊的模塊式YDFA,便于用戶的系統集成。桌面式YDFA和模塊式YDFA都可支持上位機軟件控制和串口命令控制。
優點
寬波段范圍
低噪聲
高功率輸出
應用領域:
光纖通信
光纖傳感
光纖激光
參數
| 光學指標 | 單位 | 典型值 | 備注 | ||||
| 波長范圍 | nm | 1030~1100 | |||||
| 輸入功率 | dBm | 0-10 | 可定制 | ||||
| 飽和輸出功率 | dBm | 17/20/23/25/26/27/30/33 | |||||
| 噪聲指數 | dB | 5.0 | |||||
| 偏振相關增益 | dB | <0.3 | |||||
| 輸入/輸出端隔離度 | dB | >35 | |||||
| 尾纖類型 | - | Hi1060單?；?PM980保偏 | |||||
| 尾纖接頭類型 | FC/APC | ||||||
| 工作模式 | 自動電流控制(ACC)/自動功率控制(APC) | *見注1 | |||||
| 電氣和環境參致 | 臺式 | 模塊 | |||||
| 控制方式 | 按鍵 | RS232串口通信 | |||||
| 通信接口 | *選配 | DB9 Female | |||||
| 供電 | 100-240V AC,<30W | 5v DC,<15W | |||||
| 尺寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm | |||||
| 工作溫度范圍 | -5~+55°C | ||||||
| 工作濕度范圍 | 0-70% | ||||||
| 訂購信息/型號 | |||||||
| YDFA | 飽和輸出功率(dBm) | 光纖類型 | 封裝形式 | ||||
| 17/20/23/25/26/27/30/33 | SM=HI1060單模光纖 PM= PM 980保偏光纖 | M=模塊 B=臺式 | |||||
實驗測試：

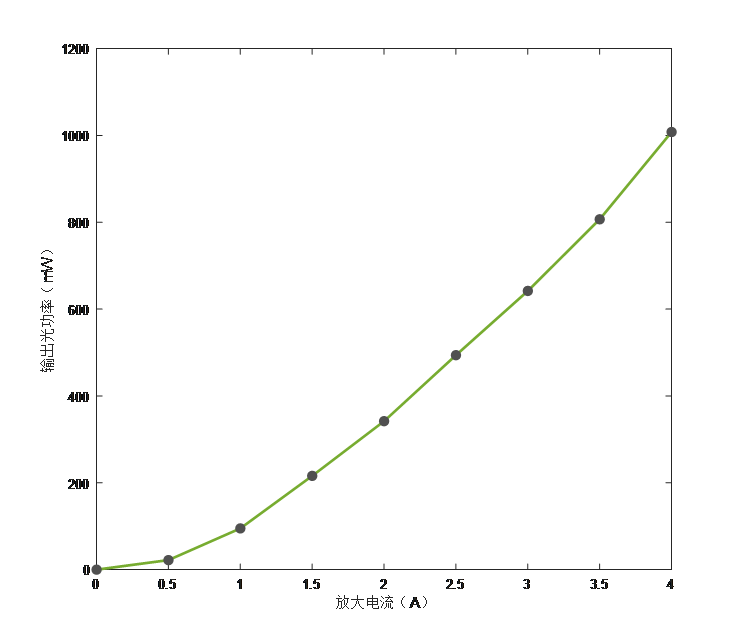

1，放大光功率-電流圖（種子光為1mW）：

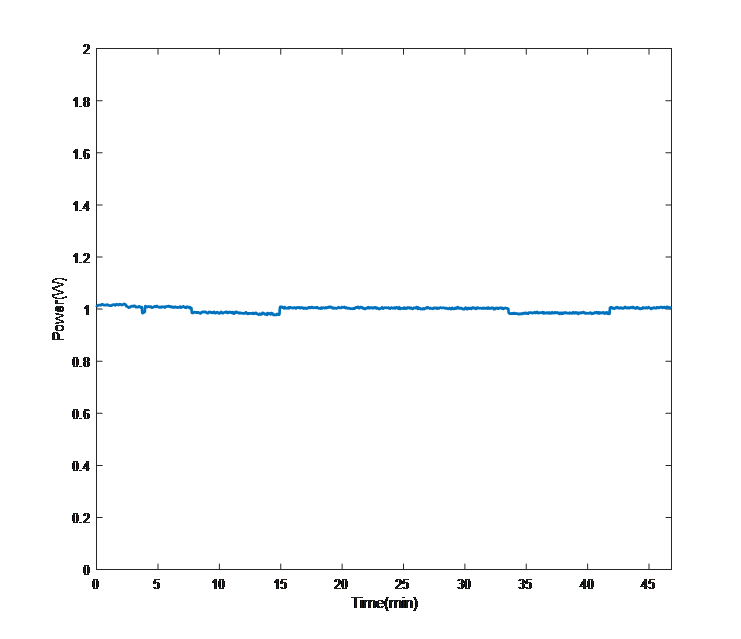

2，4A電流下1064 nm放大后功率穩定性測試（種子光為1mW）
3，放大前后光譜圖

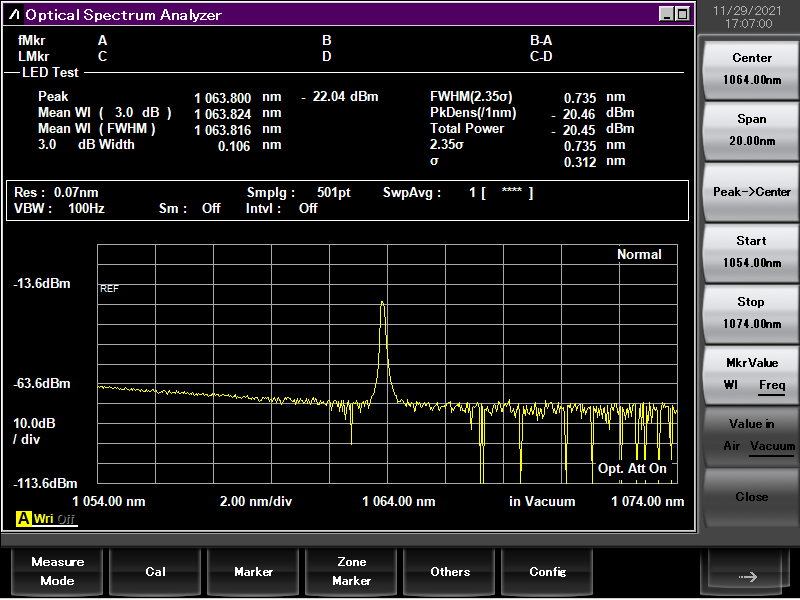

放大前光譜圖

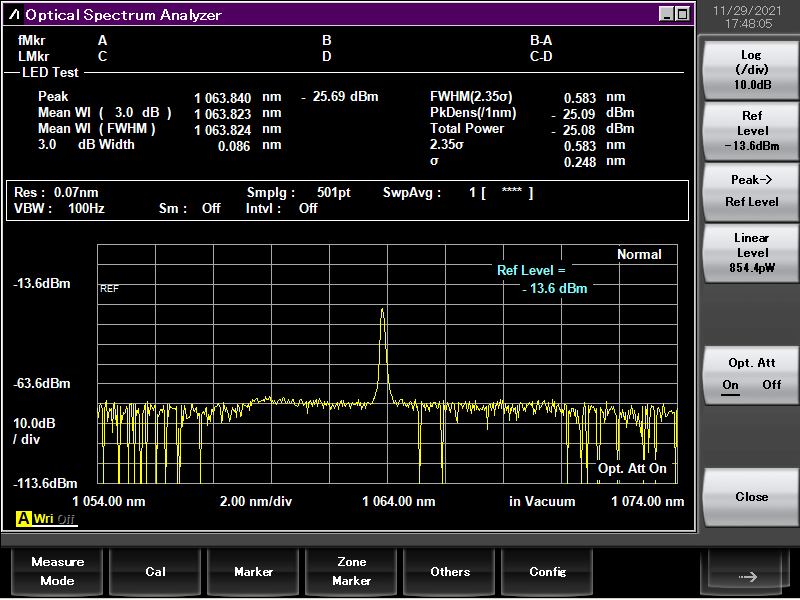

放大后光譜圖
