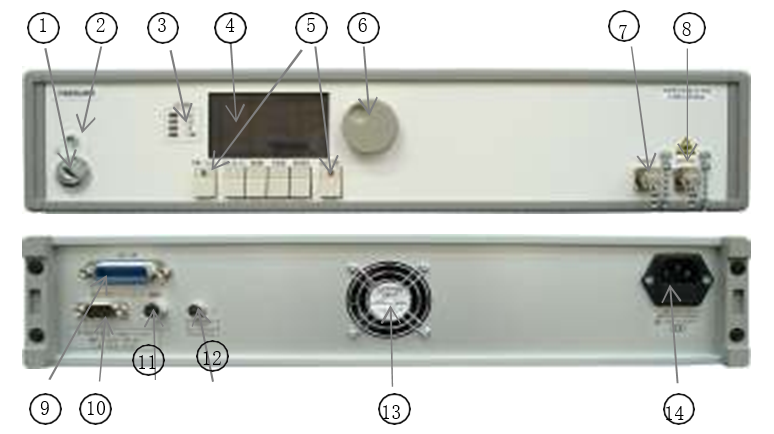

2             交流電源發光二極管

9             通用接口端口

3             狀態指示燈

10           RS232C端口

4            顯示

11           服務端口

5             控制按鈕

12           遠程聯鎖端口

6             可調標度盤

13            風扇

7             輸入端口

14            電源的交流入口

信號波長

1280nm至1320nm*3

Max. 輸出功率*1

≥ +23   dBm

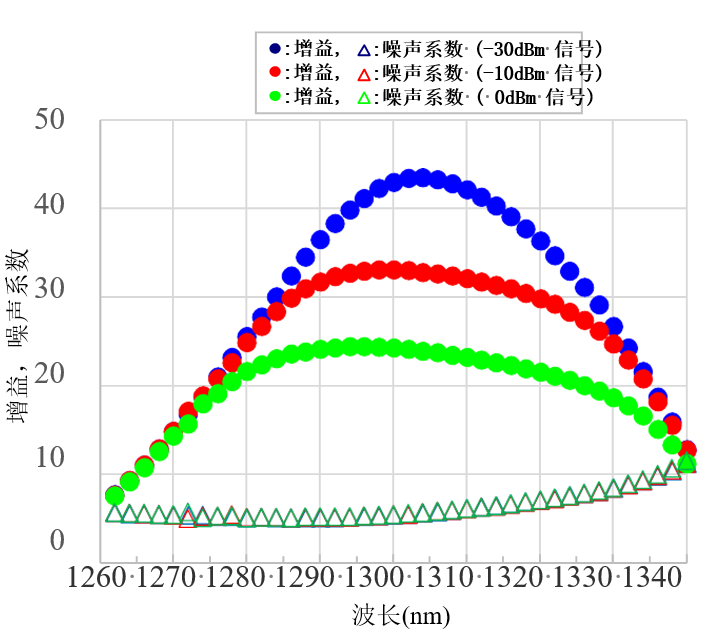

增益*2

≥ 35dB

噪聲系數*2

≤ 7dB

輸入/輸出光學隔離

≥ 40dB

放大器控制

ACC, ALC

監測項目

輸入功率、輸出功率、泵浦激二極管電流、泵浦激二極管溫度、外殼溫度

安全功能

遠程關閉聯鎖

輸入功率損耗警報和聯鎖

≤ -10 dBm(工廠設置)

遠程控制接口

RS232C / IEEE488.1(GP-IB)

輸入/輸出光纖

SMF

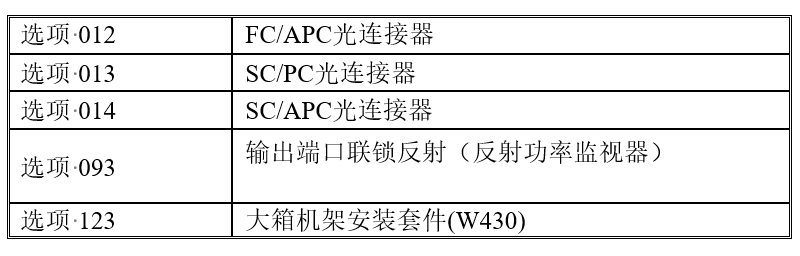

光學連接器

FC/PC

工作溫度

0℃至40℃

儲存溫度

-10℃至60℃

尺寸

88(H) x   430(W) x 350(D) mm

功率消耗

≤ 50 W

重量

10kg

電源

AC100 V to 240 V (50/60 Hz)

激光等級

3R類
