Cila 2.0光學波導；光纖陣列V型槽拋光和檢測系統可以拋光和檢測多種類型的光波導、多光纖陣列V型槽；以及需要共面、平面、傾斜或多面端面的類似組件
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : H80080005 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
Optical Waveguide Polishing and Inspection
Cila 2.0光學波導，光纖陣列V型槽拋光和檢測系統可以拋光和檢測多種類型的光波導、多光纖陣列V型槽，以及需要共面、平面、傾斜或多面端面的類似組件。該系統配備了一個剖面圖，高分辨率攝像機，允許用戶監控拋光過程，進行余量去除和角度驗證。具有精確定位能力的明視場檢測系統，能夠?qū)υO(shè)備拋光端面進行質量檢測。
產品特點

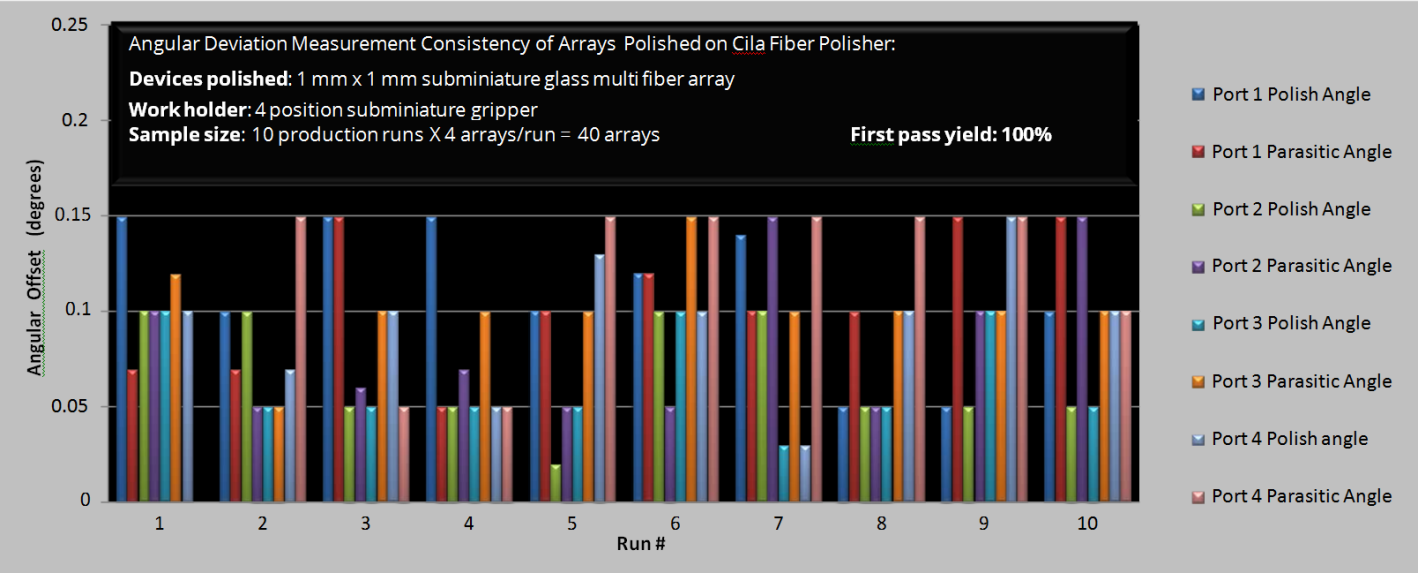

缺陷和無斷裂零件澆注，精確到+/-0.01度
鈦/聚醚醚酮混合嵌件夾具，用于提高亞微型零件的耐用性
用于較大波導和陣列的可調寬度夾具
精密進料，用于精確的余量去除和長度控制(1 um長度控制)
拋光角度驗證和長度測量的計量選項
利用高分辨率攝像機和精密玻璃光學器件，可定位明視場視頻檢測能力。通過500倍的放大率查看所有關鍵區域/邊緣

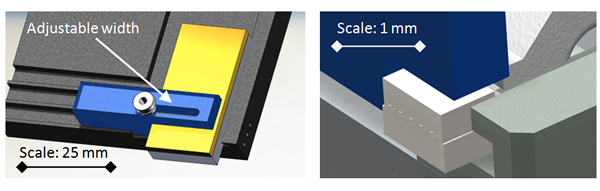

左:適用于較大波導和陣列的可調寬度夾具 右:適用于超小型陣列的精密夾具

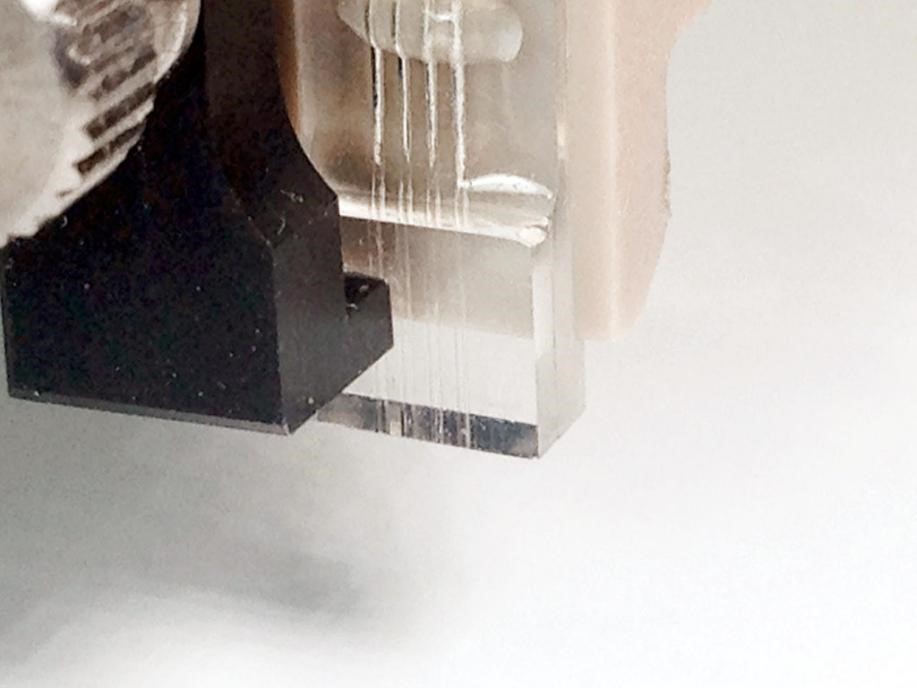

玻璃、硅和類似材料的無切屑精確獲取

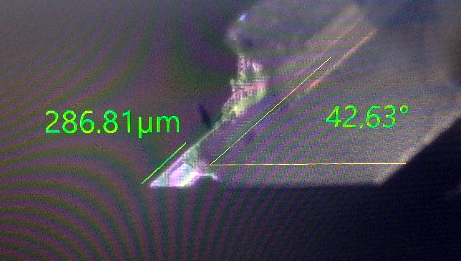

拋光/寄生角和長度測量

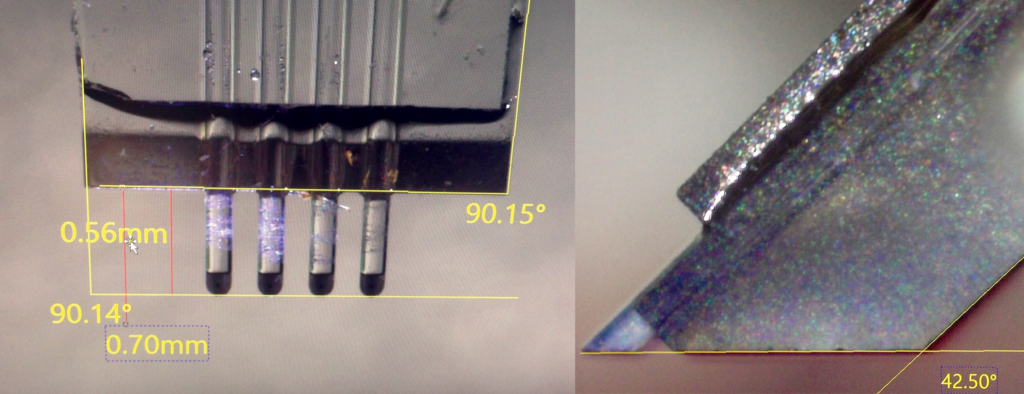

在線端面檢查、拋光/寄生角和長度測量
