LISe 硒銦鋰 (LilnSe2) NIR-IR近紅外非線性晶體.pdf
×
復(fù)制成功
微信號：13061644116
添加微信好友，了解更多產(chǎn)品詳情。
透光率：0.43– 13.2 μm；非線性系數(shù)，pm/V：d31=11.78，d24=8.17 @2.3 μm ；對稱度：斜方（晶系），mm2 point group ；晶胞參數(shù)，?：a=7.192，b=8.412，c=6.793 ；帶隙，eV：2.86；定向精度，arc min：< 30 平行度，arc sec：< 30； 平面度：546 nm λ/4； 表面質(zhì)量，scratch/dig：30/20
?因產(chǎn)品升級或技術(shù)原因,產(chǎn)品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80160201 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側(cè)在線咨詢 | |

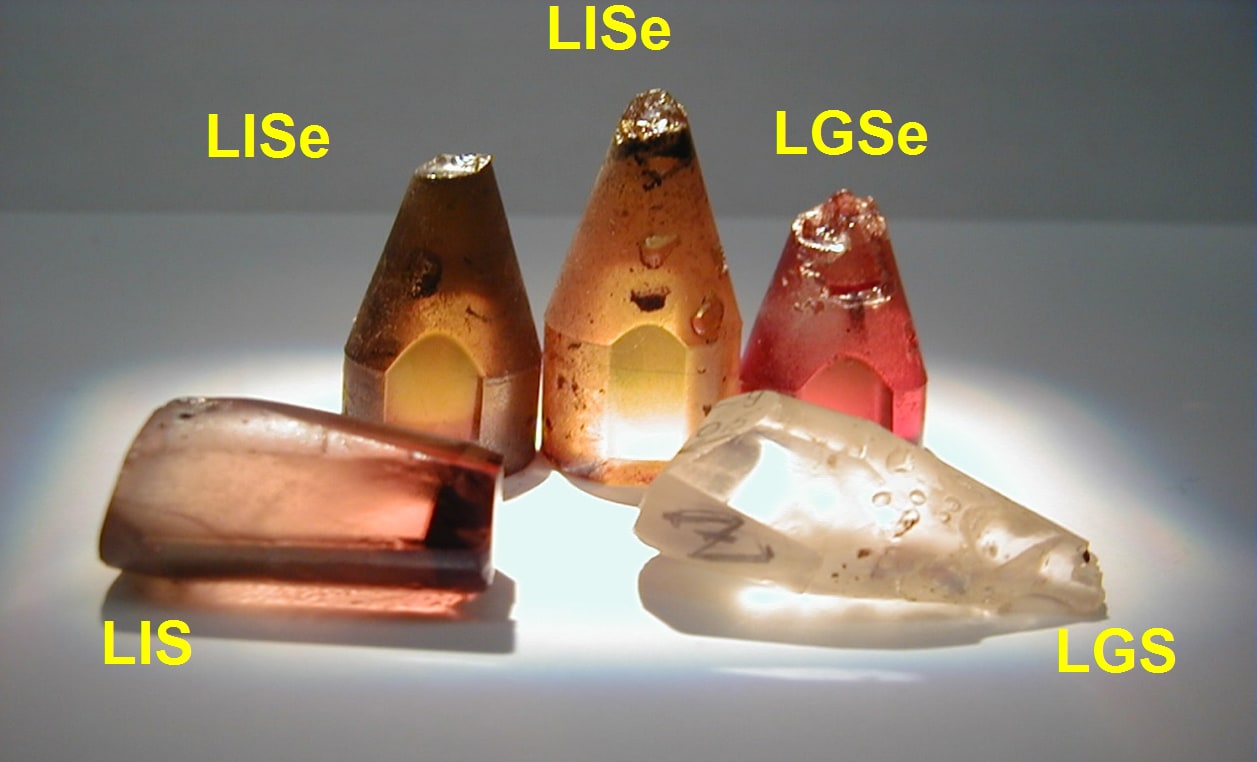

LISe 硒銦鋰 (LilnSe2) NIR-IR近紅外非線性晶體通過定向凝固生長單晶。典型的生長晶體長約 20 毫米，直徑約 10 毫米，呈深紅色。晶格常數(shù)被確定為a = 7.218 埃， b= 8.441 ?，c = 6.772 ?，粉末 X 射線衍射。通過差熱分析確定熔點為904℃。LiInSe 的能帶隙2在室溫下，通過光傳輸測量估計為 1.88 eV。典型的室溫電阻率為 2.67 × 1011 Ω cm 具有 n 型電導(dǎo)率。
雙軸硒化鋰銦（LiInSe2或 LISe）非線性光學(xué)晶體的光譜透明度范圍和高雙折射使人們能夠?qū)崿F(xiàn)所有廣泛使用的中紅外激光器的倍頻。它們的效率與AgGaS2 晶體的效率相同，是LiInS2晶體的效率的兩倍。LiInSe2晶體的優(yōu)勢在于可以創(chuàng)建由近紅外固態(tài)激光器（te別是 Nd:YAG 激光器）輻射泵浦的中紅外參量光振蕩器，其效率比 AgGaS2高一倍以上和 LiInS使用了2個晶體。還值得注意的是，LiInSe2 晶體在飛秒脈沖頻率轉(zhuǎn)換方面的潛在優(yōu)勢超過了所有已知晶體，無論是在中紅外區(qū)域，還是在飛秒 Ti：藍(lán)寶石和 Cr：鎂橄欖石激光的輻射直接轉(zhuǎn)換到中紅外區(qū)域.
主要特性
復(fù)合物 | LilnSe2 | |
透光率, μm | 0.43– 13.2 | |
非線性系數(shù), pm/V | d31=11.78, d24=8.17 @2.3 μm | |
對稱度 | 斜方（晶系）, mm2 point group | |
晶胞參數(shù), ? | a=7.192, b=8.412, c=6.793 | |
帶隙, eV | 2.86 | |
典型反射系數(shù) | 10.0 μm | nx=2.2015, ny=2.2522, nz=2.2566 |
用于SHG的基頻 | x-y, Type II, eoe | 2.73 – 8.24 |
x-z, Type I, ooe | 2.08 – 12.4 | |
y-z, Type II, oeo | 2.73 – 3.07 | |
y-z Type II, oeo | 7.66 – 8.24 | |
Total interval covered | 2.08 – 12.4 | |
光學(xué)損壞閾值, GW/cm2 | 1064 nm | ~40 |
熱導(dǎo)率k, WM/M°C | kx=4.73 ± 0.3; ky=4.67 ± 0.3; kz=5.45 ± 0.3 | |
室溫帶隙, eV | Eg = 2.73 | |
0.2透明度級別的遠(yuǎn)紅外吸收邊緣 | 1.24 THz at 240 μm | |
光學(xué)元件參數(shù)
定向精度, arc min | < 30 | |
平行度, arc sec | < 30 | |
平面度 | 546 nm | λ/4 |
表面質(zhì)量, scratch/dig | 30/20 | |
應(yīng)用
Ti: Sappire 激光泵浦下的光學(xué)參量振蕩器 （范圍 1 – 13 μm）
中紅外(2-13μm)的差頻產(chǎn)生
對于所有晶體，我們能夠為特定應(yīng)用提供合適的防反射/保護(hù)涂層，以及反射率曲線。
| 名稱 | 型號貨號 | 描述 | 價格 |
|---|
營業(yè)執(zhí)照
