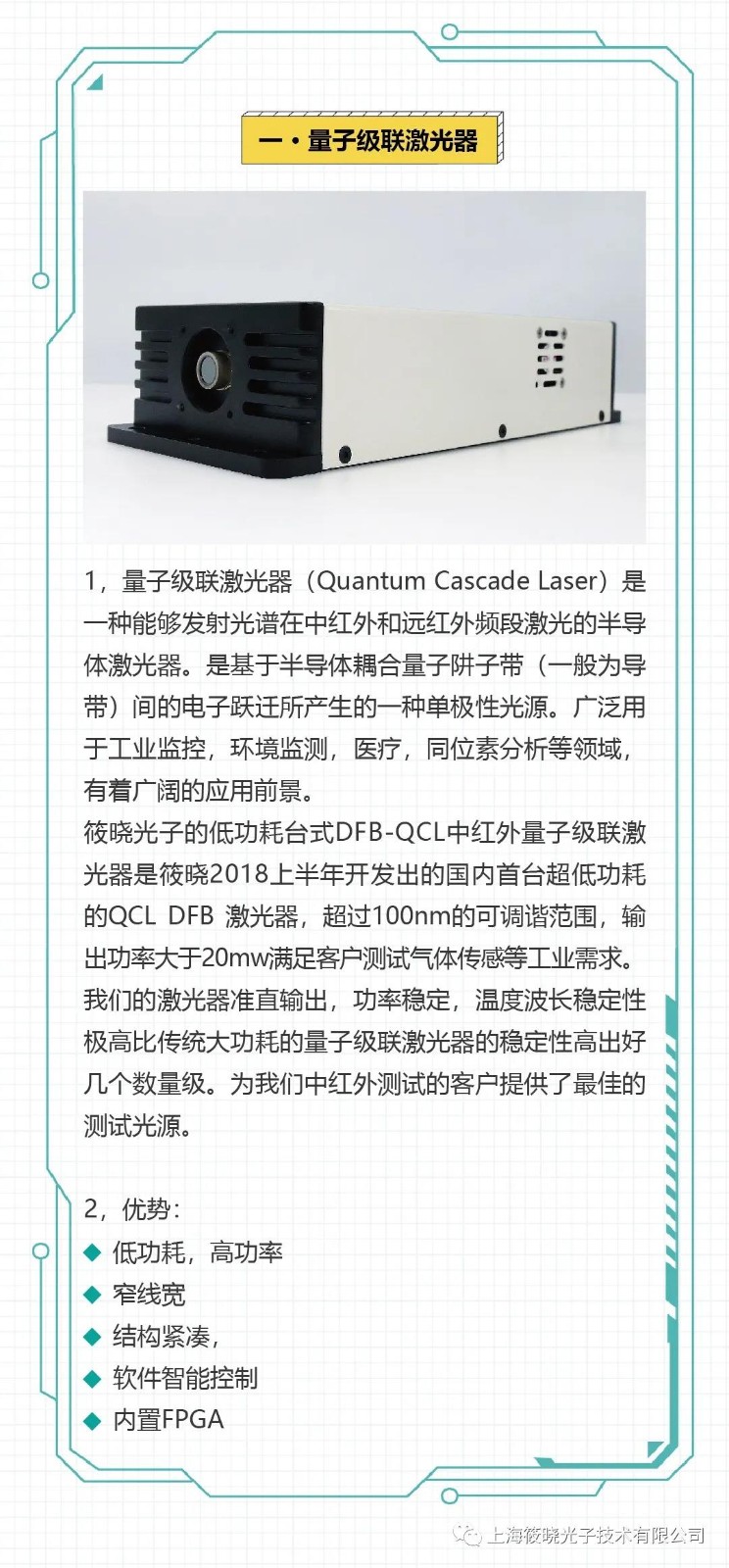

量子級聯激光器

1，量子級聯激光器(Quantum Cascade Laser)是一種能夠發射光譜在中紅外和遠紅外頻段激光的半導體激光器。是基于半導體耦合量子阱子帶《一般為導帶)間的電子躍遷所產生的一種單極性光源。廣泛用于工業監控，環境監測，醫療，同位素分析等領域有著廣闊的應用前景。

筱曉光子的低功耗臺式DFB-QCL中紅外量子級聯激光器是筱曉2018上半年開發出的國內先進超低功耗的QCLDFB激光器，超過100nm的可調諧范圍，輸出功率大于20mw滿足客戶測試氣體傳感等工業需求我們的激光器準直輸出，功率穩定，溫度波長穩定性非常高比傳統大功耗的量子級聯激光器的穩定性高出好幾個數量級。為我們中紅外測試的客戶提供了極佳的測試光源。

2，優勢:

低功耗，高功率

窄線寬

結構緊湊，

軟件智能控制

內置FPGA

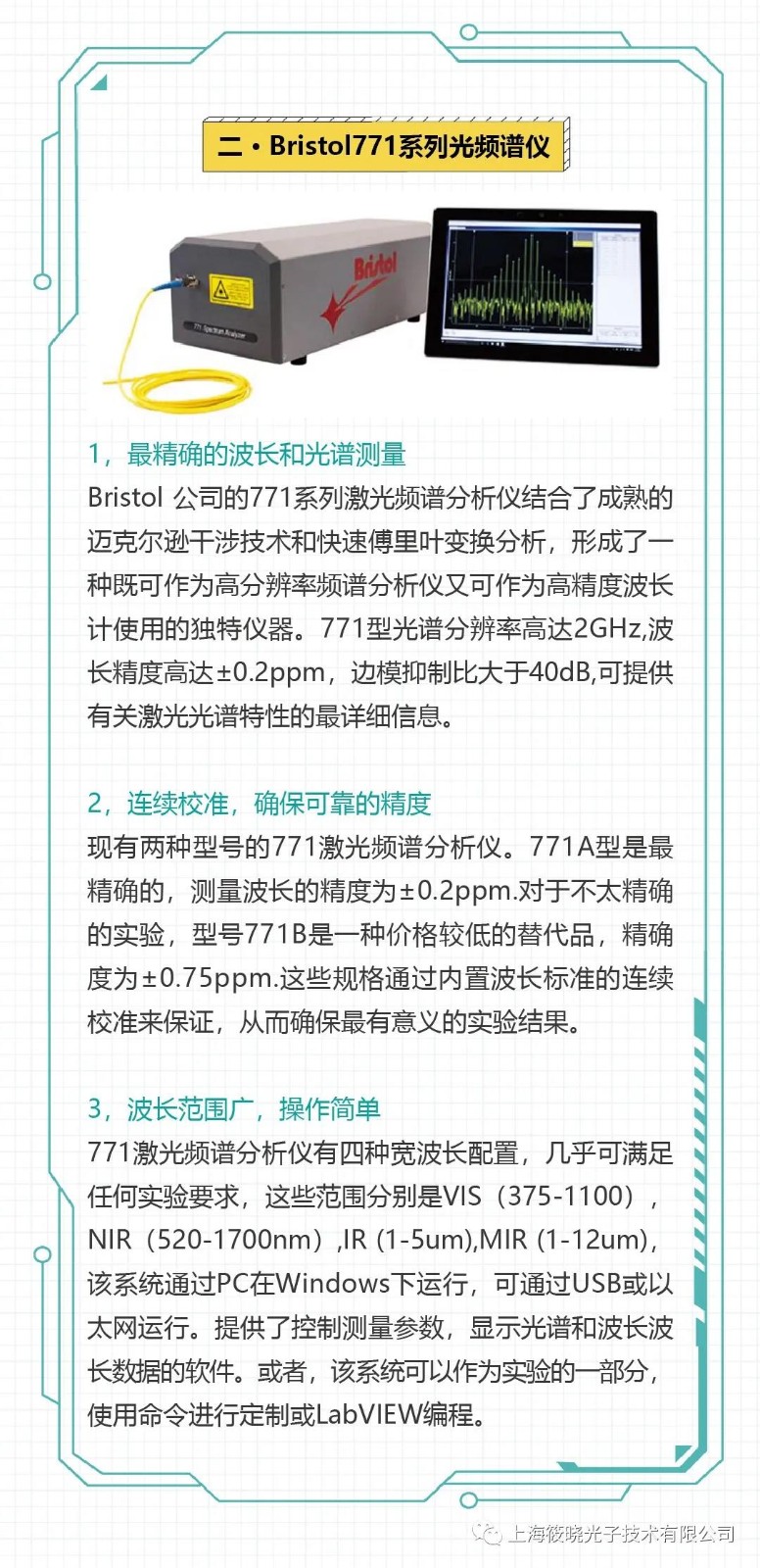

二,Bristol系列光頻譜儀

1，極為精確的波長和光譜測量

Bristol公司的771系列激光頻譜分析儀結合了成熟的邁克爾遜干涉技術和快速傅里葉變換分析，形成了一種既可作為高分辨率頻譜分析儀又可作為高精度波長計使用的獨特儀器。771型光譜分辨率高達2GHz,波長精度高達+0.2ppm，邊模抑制比大于40dB,可提供有關激光光譜特性的極為詳細信息。

2，連續校準，確?？煽康木?/p>

現有兩種型號的771激光頻譜分析儀。771A型是極為精確的，測量波長的精度為+0.2ppm.對于不太精確的實驗，型號771B是一種價格較低的替代品，精確度為+0.75ppm.這些規格通過內置波長標準的連續校準來保證，從而確保極有意義的實驗結果。

3，波長范圍廣，操作簡單

771激光頻譜分析儀有四種寬波長配置，幾乎可滿足任何實驗要求，這些范圍分別是VIS (375-1100).NIR (520-1700nm),IR(1-5um),MIR(1-12um)該系統通過PC在Windows下運行，可通過USB或以太網運行。提供了控制測量參數，顯示光譜和波長波長數據的軟件?；蛘撸撓到y(tǒng)可以作為實驗的一部分，使用命令進行定制或LabVIEW編程。

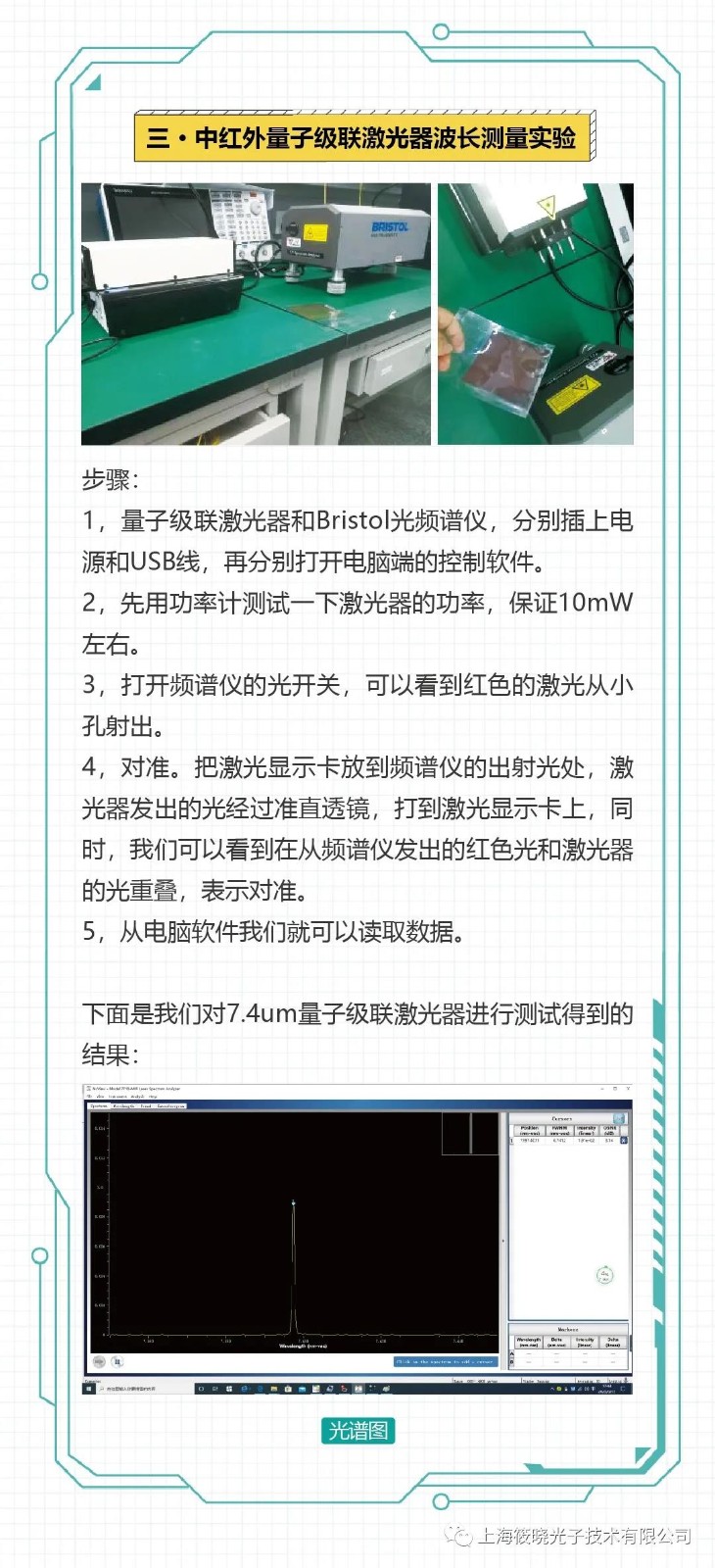

三。中紅外量子級聯激光器波長測量實驗

步驟;

1，母子級聯激光器和Bristol光頻譜儀，分別插上電源和USB線，再分別打開電腦端的控制軟件。

2，先用功率計測試一下激光器的功率，保證10mW

左右。

3，打開頻譜儀的光開關，可以看到紅色的激光從小孔射出。

4，對準。把激光顯示卡放到頻譜儀的出射光處，激光器發出的光經過準直透鏡，打到激光顯示卡上，同時，我們可以看到在從頻譜儀發出的紅色光和激光器的光重疊，表示對準。

5，從電腦軟件我們就可以讀取數據。

下面是我們對7.4um量子級聯激光器進行測試得到的結果

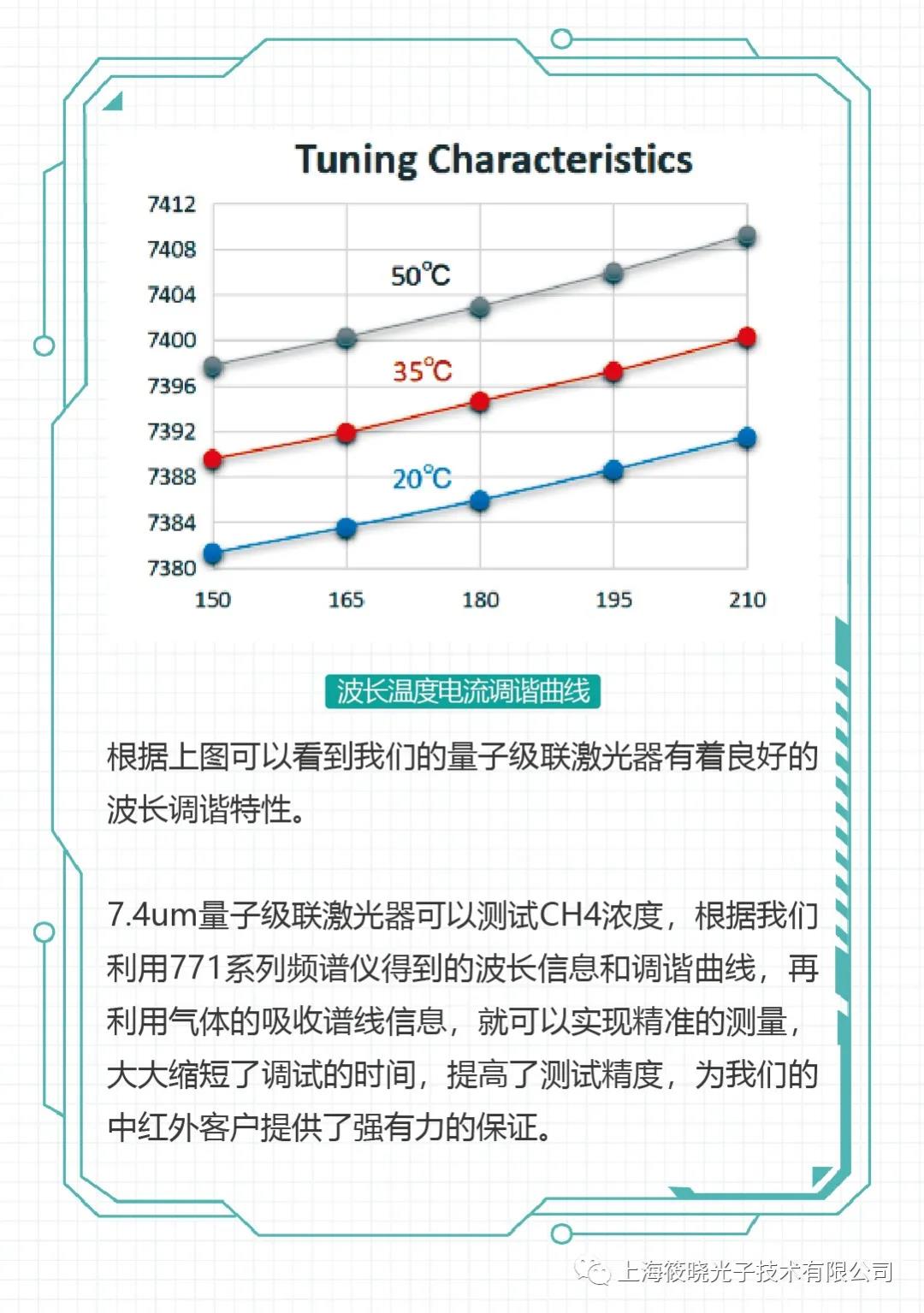

波長溫度電流調諧曲線

根據上圖可以看到我們的量子級聯激光器有著良好的波長調諧特性。

7.4um量子級聯激光器可以測試CH4濃度，根據我們利用771系列頻譜儀得到的波長信息和調諧曲線，再利用氣體的吸收譜線信息，就可以實現精準的測量，大大縮短了調試的時間，提高了測試精度，為我們的中紅外客戶提供了強有力的保證。
