模擬通道 2，數字頻道 8 (可選)，采樣率 1 Sa/s 至 3 GSa/s， 最大頻率 1 GHz，記錄的長度 2 或 4 Gpts
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |

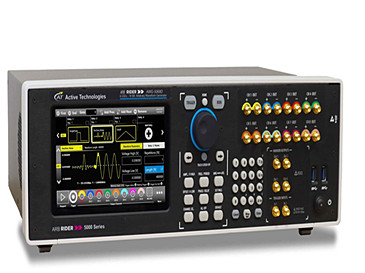

shi界上最快的 16 位任意波形發生器，ARB Rider AWG-5000 是shi界上最快的 16 位任意波形發生器：6.16 GS/s 實時更新率（RF 模式下為 12.32 GS/s）和 16 位垂直分辨率。Arb Rider AWG-5000 有 2、4 或 8 通道型號，是shi界上最快的 AFG（任意函數發生器），z高可達 2 GHz 正弦波。得益于 Simple Rider 軟件，AWG-5000 提供優秀的性能和極其易于使用的界面。
2 GHz 帶寬、高達 5伏峰值 的輸出范圍和高達 4 Gsample 的內存深度，使 AWG-5000 成為物理實驗、量子計算機以及航空航天和國防應用的理想選擇。
由于集成了上變頻功能（RF 模式），可以生成高達 6 GHz 的信號.
模擬性能無折衷：在Max. 幅度 5伏峰值 時可實現 110ps 的快速上升時間
多達 32 個數字通道選項，結合 2、4 或 8 個模擬通道，使 AWG-5000 成為功能齊全的混合信號發生器?，F(xiàn)在可以生成多達 8 個模擬信號，與 32 條數字線路完全同步（LVTTL 或 LVDS 標準）
專用的機箱內同步總線，允許多儀器同步多達 4 個單元：32 個模擬通道和 128 個數字通道，是shi界上最強大的混合信號發生器。
滿足您所有需求的脈沖
無論是生成復雜的脈沖序列、一系列雷達脈沖、有損傷的脈沖射頻信號、高斯脈沖、多級脈沖、用于 IGBT/Mosfet 實驗的雙脈沖、用于高級研究和量子計算的脈沖，AWG-5000 都是您所有最復雜測試和頂部應用的理想合作伙伴。
● 高達 5伏峰值 的 50 歐姆脈沖幅度，硬件偏移量為 ± 2.5V

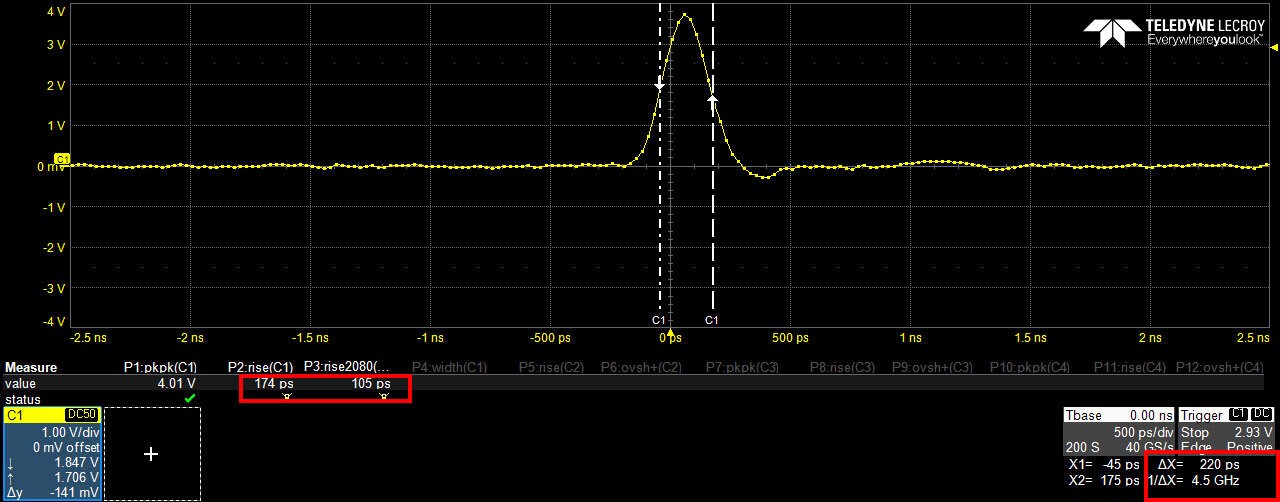

● 110 ps 上升和下降時間
● Min. 脈沖寬度：230 ps
● 輕松塑造您的脈沖轉換
型號 | AWG-5062 |
模擬通道 | 2 |
數字頻道 | 8 (可選) |
采樣率 | 1 Sa/s 至 6.16 GSa/s |
記錄的長度 | 2 或 4 Gpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 上 至 6 GHz |
Max. 輸出電壓 | 5伏峰值 on 50 Ohm |
輸出電壓窗口 | 10伏峰值 |
型號 | AWG-5062D |
模擬通道 | 2 |
數字頻道 | 8 (可選) |
采樣率 | 1 Sa/s 至 6.16 GSa/s |
記錄的長度 | 2 至 4 Gpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 上 至 6 GHz |
Max. 輸出電壓 | 1.5伏峰值 on 50 Ohm |
輸出電壓窗口 | 5.5伏峰值 |
型號 | AWG-5064 |
模擬通道 | 4 |
數字頻道 | 16 (可選) |
采樣率 | 1 Sa/s 至 6.16 GSa/s |
記錄的長度 | 2 至 4 Gpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 上 至 6 GHz |
Max. 輸出電壓 | 1.5伏峰值 on 50 Ohm |
輸出電壓窗口 | 10伏峰值 |
型號 | AWG-5064D |
模擬通道 | 4 |
數字頻道 | 16 (可選) |
采樣率 | 1 Sa/s 至 6.16 GSa/s |
記錄的長度 | 2 至 4 Gpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 上 至 6 GHz |
Max. 輸出電壓 | 1.5伏峰值 on 50 Ohm |
輸出電壓窗口 | 5.5伏峰值 |
型號 | AWG-5068 |
模擬通道 | 8 |
數字頻道 | 32 (可選) |
采樣率 | 1 Sa/s 至 6.16 GSa/s |
記錄的長度 | 2 至 4 Gpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 上 至 6 GHz |
Max. 輸出電壓 | 1.5伏峰值 on 50 Ohm |
輸出電壓窗口 | 10伏峰值 |

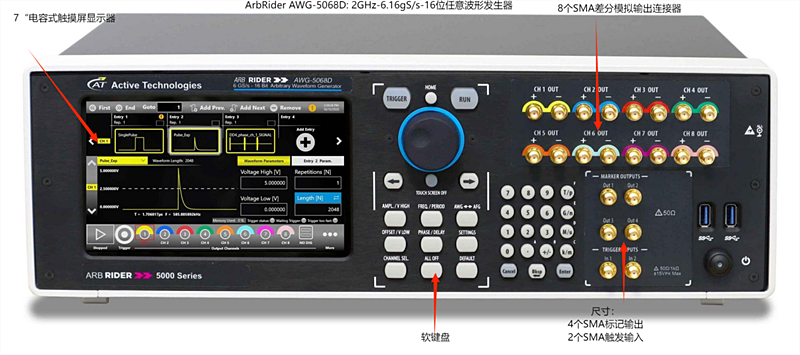

型號 | AWG-5068D |
模擬通道 | 8 |
數字頻道 | 32 (可選) |
采樣率 | 1 Sa/s 至 6.16 GSa/s |
記錄的長度 | 2 至 4 Gpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 上 至 6 GHz |
Max. 輸出電壓 | 1.5伏峰值 on 50 Ohm |
輸出電壓窗口 | 5.5伏峰值 |
型號 | AWG-5032D |
模擬通道 | 2 |
數字頻道 | 8 (可選) |
采樣率 | 1 Sa/s 至 3 GSa/s |
記錄的長度 | 2 至 4 Gpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 1 GHz |
Max. 輸出電壓 | 1.5伏峰值 on 50 Ohm |
輸出電壓窗口 | 5.5伏峰值 |
型號 | AWG-5034D |
模擬通道 | 4 |
數字頻道 | 16 (可選) |
采樣率 | 1 Sa/s 至 3 GSa/s |
記錄的長度 | 2 至 4 Gpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 1 GHz |
Max. 輸出電壓 | 1.5伏峰值 on 50 Ohm |
輸出電壓窗口 | 5.5伏峰值 |
型號 | AWG-5038D |
模擬通道 | 8 |
數字頻道 | 32 (可選) |
采樣率 | 1 Sa/s 至 3 GSa/s |
記錄的長度 | 2 至 4 Gpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 1 GHz |
Max. 輸出電壓 | 1.5伏峰值 on 50 Ohm |
輸出電壓窗口 | 5.5伏峰值 |
量子計算和 RF 無線
AWG-5000 是科學技術實驗前沿和量子、高能物理、光學和 RF 無線通信等前沿挑戰的正確選擇。
AWG-5000 系列儀器幾乎可以創建任何信號 - 模擬或數字、理想或失真、標準或自定義。您可以輕松構建復雜的 RF/IF/IQ 波形或在 PC 上生成串行數據流并將其傳輸?shù)?AWG。
亮點
● 觸發輸入和模擬輸出之間的Min. 延遲
● 最多 32 個模擬通道和 128 個數字通道完全同步
● 內置序列器，具有條件/無條件/動態跳轉功能、兩個獨立的觸發輸入、最多 4 個標記輸出
雷達、激光雷達設計和電子戰
寬帶雷達和電子戰系統需要高保真信號來復制真實shi界的情況和復雜的環境場景。
此外，如今的汽車解決方案需要創建準確可靠的測試來證明在各種測試條件下的安全性是關鍵：激光雷達是這類解決方案的戰略組件之一。
主要特點
● 生成具有出色雜散性能的雷達測試信號
● 使用多達 16384 個序列器條目和高級序列器條件/無條件跳轉創建電子戰復雜場景。
● 為航空航天和國防、汽車和移動設備解決方案構建激光雷達信號測試
● 使用波形編輯器軟件創建測試波形或使用第三方應用程序（如 MatLab、Labview、.NET 語言等）導入它們

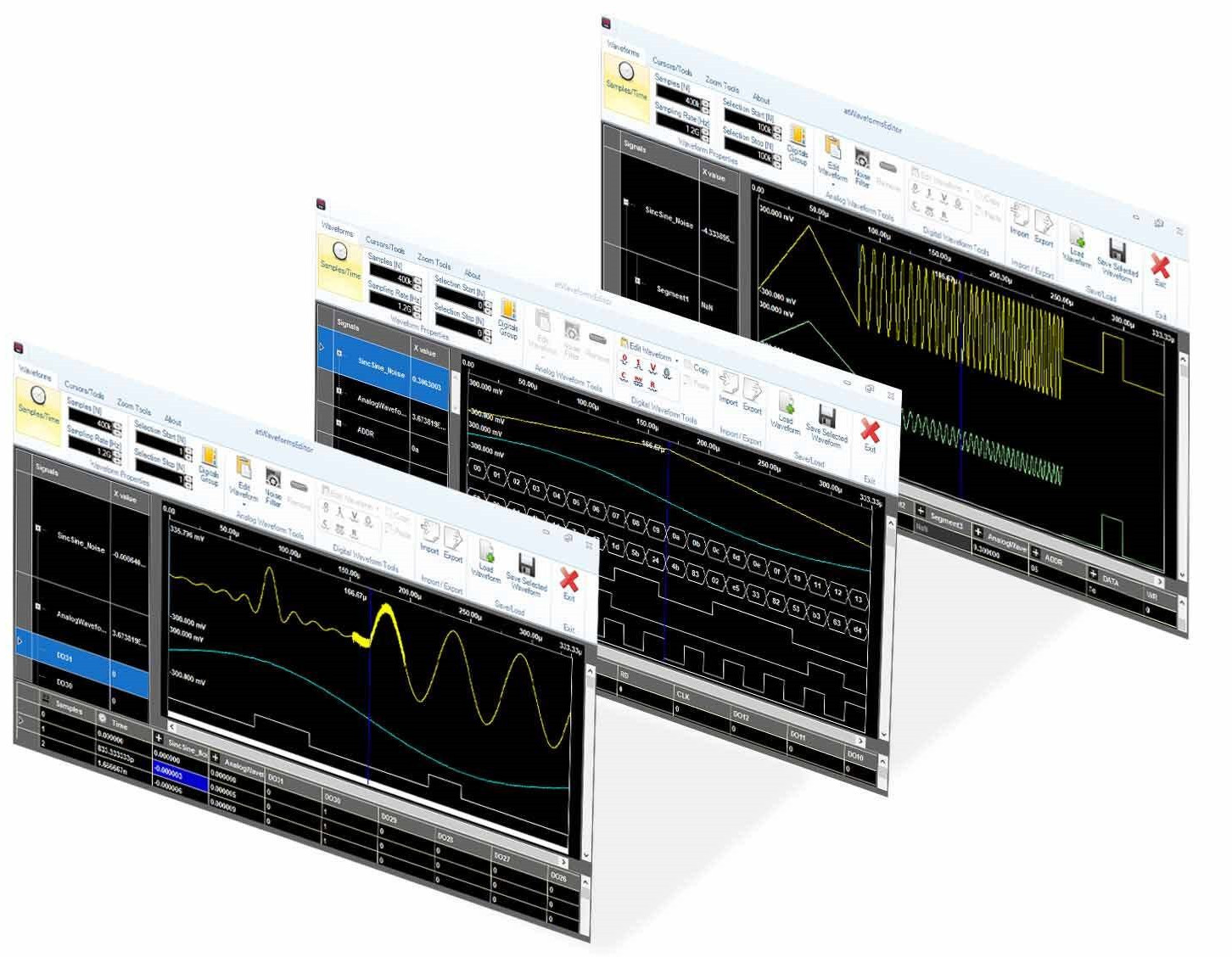

波形編輯器：功能強大且簡單易用
波形編輯器可讓您輕松為雷達脈沖、物理研究脈沖、真實shi界信號和復雜環境信號創建最復雜的形狀。它包含在標準軟件包中。
研究需要以準確、詳細和可重復的控制方式模擬信號，增加幅度和時間變化缺陷。物理、電子、化學、力學和其他領域可以從超直觀的用戶界面和硬件靈活性中受益。
您的測試中很有挑戰性的設置可以在幾分鐘內解決。
當今的 IC、組件、電子電路和傳感器需要高度可靠，擴大許多變量的操作范圍。
模擬包含噪聲或失真的復雜信號可能成為提供合規性組件測試以幫助半導體工程師的好的方式。
主要特點
● 輕松生成最復雜的模擬和數字信號
● 在 PC 上遠程創建波形
● 與 True-Arb 軟件完全集成

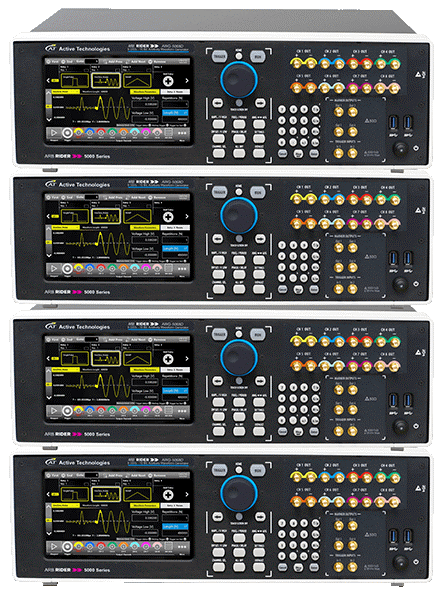

多儀器同步
您可以同步最多 4 個單元，以構建一個由 32 個模擬通道和 128 個數字通道組成的系統，該系統與 True-Arb 軟件完全同步和集成。
亮點
● 同步最多 4 個單元：32 個模擬通道和 128 個數字通道
● 每通道價格實惠
● 通過 True-Arb 軟件輕松實現多儀器控制
