掃描范圍 100 GHz to over 1.8 THz；帶寬 1850GHz；頻率分辨率 1000MHz；動態范圍 at 100 GHz 70dB Hz；動態范圍 at 1000 GHz 55dB Hz；THz 光束直徑 at 500 GHz 6mm(FWHM)；THz光程 25cm；調諧速度 10 GHz/sec ；電子斬波頻率 6000Hz
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : H80030002 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
多功能PB7220-2000-T太赫茲頻率分析光譜平臺專為精確掃描復雜化合物而設計，具有更高的精度和控制能力。當THz研究人員和應用開發人員需要以高分辨率研究太赫茲頻率下的材料特性時，PB7220太赫茲頻域分析光譜儀是一個理想選擇。從100 GHz掃描到1.8 THz以上的單次快速掃描，其頻率分辨率高于0.25 GHz。
PB7220太赫茲頻域分析光譜儀采用精確調諧的光纖耦合蝶形封裝半導體DFB激光器，先進的光混合光源和檢測器以及先進的數字控制硬件和軟件，提供完整的THz一鍵式啟動光譜儀。光混合源的高效CW特性使得所有的THz功率都處于感興趣的頻率范圍內，在高達70 dB Hz的掃描范圍內具有出色的動態范圍。
光纖耦合光源和探測器探頭安裝在導軌系統上，用于傳輸測量。它們也可以分離開來，與擴展的光纜一起使用，得以在更廣泛的應用中提供最大的測量靈活性。
產品性能
參數 | 最小值 | 典型值 | 最大值 | 單位 |
帶寬 | 1700 | 1850 | 2100 | GHz |
光譜純度 | 0.010 | 0.015 | 0.025 | GHz |
頻率分辨率 | 100 | 1000 | 5000 | MHz |
動態范圍 at 100 GHz | 65 | 70 | 75 | dB Hz |
動態范圍 at 1000 GHz | 40 | 55 | 60 | dB Hz |
動態范圍 at 2000 GHz | 30 | 40 | 45 | dB Hz |
THz 光束直徑 at 500 GHz | 6 | mm(FWHM) | ||
THz光程 | 10 | 25 | cm | |
調諧速度 | 10 | GHz/sec | ||
電子斬波頻率 | 6000 | Hz |
產品參數
指標 | |
重量 | 2.5kg |
工作溫度 | -20°C to +55°C |
存儲溫度 | -20°C to +75°C |
濕度 | 10% to 90% (無結露) |
輸入電壓 | 100 – 240 VAC |
輸入頻率 | 50 – 60 Hz |
交流輸入負載@ 120 vac @ 25°C | 1.5 Amps |
交流輸入負載@ 240 vac @ 25°C | 0.75 Amps |
直流輸入負載@ 19 vdc @ 25°C （平均） | 250 mA |

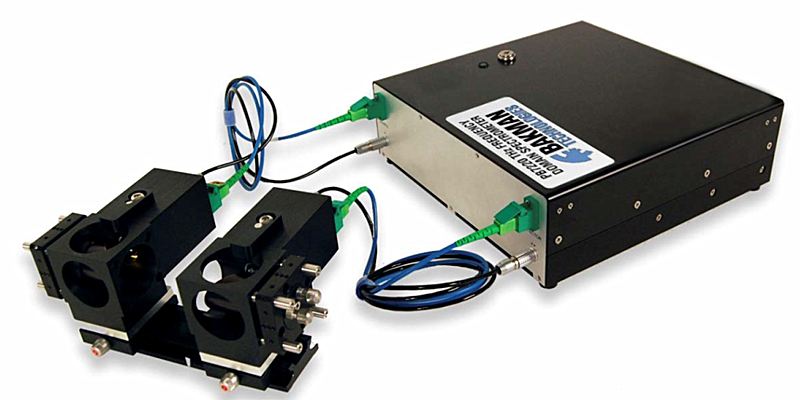

實物裝置圖

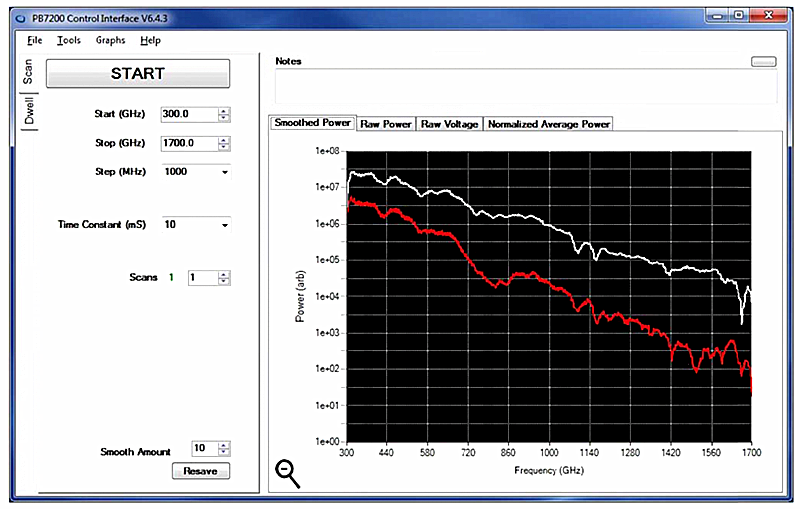

操作界面圖
● 完整的交鑰匙系統
● 經濟實用：以前的太赫茲系統成本的一部分
● 便攜式：可配置內置鋰離子電池，連續使用時間長達12小時
● 緊湊型：23厘米×23厘米×8厘米（9“×9”×3“），小于7公斤
● 連續快速掃描從100 GHz到超過1.8 THz
● 光纖耦合太赫茲源和探測器探頭
● 室溫固態檢測：無需低溫
● 危險物品檢測
● 生物制品
● 化學品
● 微波和太赫茲光譜
● 材料料表征
