OEM SFF一體化連續蝶形半導體激光二極管驅動器 14pin 2A.pdf
×
復制成功
微信號：13061644116
添加微信好友，了解更多產品詳情。
輸入電壓：5V；輸入電流：<5A；輸出電流：<2000mA；TEC電流：-4至4A； TEC電壓：1-4V； 尺寸WxDxH：85mm x 100mm x 31mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80171082 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
Innolume提供多種緊湊型解決方案，包括14針蝶形安裝、電流驅動器和TEC控制器。驅動器為任何Innolume單模光纖耦合設備（如高功率FP/FFBG激光器、SLD/SOA或DFB/DBR）提供快速方便的電源。該激光器是一批購買的，將與驅動器一起進行quan面測試。
(SFF：Small Form Factor 小封裝焊接技術模塊, 一般不支持熱插拔。SFP： Small Form-factor Pluggables 熱插拔小封裝模塊)
用于驅動/控制激光二極管、SLD和SOA的緊湊型單元：
?獨立式外殼，結合并包含：
-設備電流驅動器（2A）
-設備TEC驅動程序（4A）
-14針蝶形裝置安裝
-控制固件
?無需激光控制器和/或TEC電纜
?USB接口和控制應用程序
?優秀的便利性、設計和工程
?緊湊尺寸85mm x 100mm x 31mm
規格 | ||||
參數 | Min. 值. | 典型值. | Max. 值. | 單位 |
輸入 | ||||
電壓 | 4.8 | 5 | 5.2 | Vdc |
電流 | - | - | 3.0 | A |
輸出 | ||||
電流 | - | - | 2000 | mA |
電流調節步進 Current Regulation Step | - | 0.01 | - | mA |
電流紋波 | - | - | 0.1 | % |
電流穩定性 | - | - | 0.1 | % |
電流設定精度 | - | - | 1 | % |
恒流制輸出電壓 Compliance Voltage | 1 | - | 3 | V |
TEC 電流 | -4 | - | 4 | A |
TEC 電壓 | 1 | 4 | V | |
TEC 調溫 | 5 | 25 | 50 | ℃ |
TEC階梯溫度 | - | 0.01 | - | ℃ |
TEC 溫度精度 | - | - | 0.1 | % |
溫度 | ||||
操作 | 10 | - | 50 | ℃ |
儲存 | -20 | - | 70 | ℃ |
濕度,不結露 | - | - | 95 | % |
關系 | ||||
電源 | 2針接線板（282834-2 TE連接） | |||
接口連接器 | USB: Mini-USB, B型(1734035-1 TE連接) | |||
CAN, RS232, UART (282834-8 TE 連接) | ||||

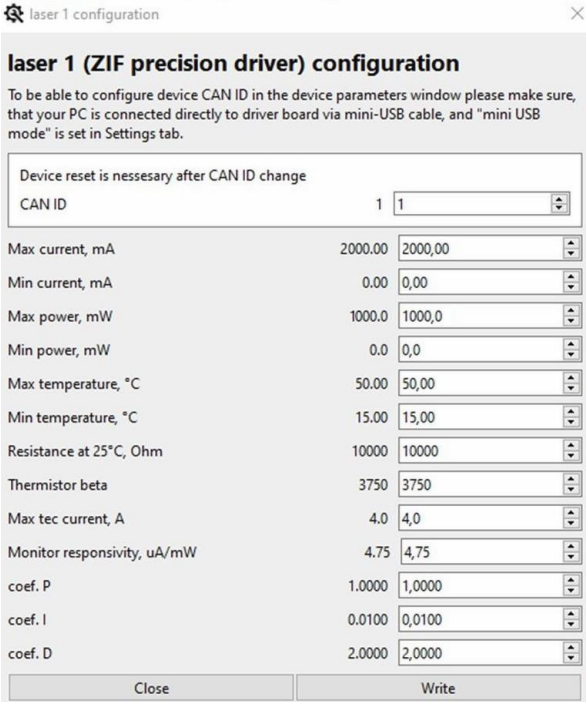

用戶可通過軟件控制應用程序（GUI）進行配置
LDD 配置 (僅供參考)
注：產品規格如有更改，恕不另行通知。
| 部件號 | LD 電流控制范圍 | Max. TEC 電流 | 描述 | 尺寸（寬 x 深 x 高） |
|---|---|---|---|---|
| A | A | mm | ||
| LDD-14pin-2A | 0.06 – 2 | 2 | 一體化連續半導體激光管驅動器 | 約135 x 200 x 54 |
| LDD-14pin-1.5A | 0.03 – 1.5 | 1.5 | OEM 連續蝶形半導體激光管驅動器 | 約135 x 64 x 18 |
| LDD-14pin-2A-SFF | 0.03 – 2 | 4 | OEM 連續蝶形半導體激光管驅動器 | 約85 x 100 x 31 |
| LDD-14pin-2A-GS （新） | 0 – 2 | 1.5 | 皮秒半導體激光管驅動器。專為增益開關操作而設計。光脈沖持續時間：>50ps。 | 約60 x 85 x 21 |
| LDD-14pin-2A-ns （新） | 0 – 2 | 1.5 | 納秒半導體激光管驅動器。脈沖持續時間：1-100ns | 約60 x 85 x 21 |
