微型在線手動直插式無光纖偏振控制器 400-2200nm.pdf
×
復制成功
微信號：13061644116
添加微信好友，了解更多產品詳情。
波長：400-2200nm 支持光纖直徑：250-400um 適用于單模光纖 調節方式：手動改變應力
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80171013 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
偏振控制器允許轉換任何輸入偏振到任何所需的輸出極化。該設備結合了緊湊的尺寸和易使用的標準體光學系統低成本、低損耗和低背反射?？刂破魍ㄟ^施加壓力與可調節的夾鉗。光纖上的壓力會導致內部的雙折射纖芯，使光纖充當分?jǐn)?shù)波片。改變壓力會改變快慢之間的延遲極化分量。夾具是可旋轉的，允許一個改變施加應力的方向。這允許要實現的任何輸出極化。這個過程很簡單而且快的。輸出極化超過 30dB 可以常規在幾秒鐘內實現。

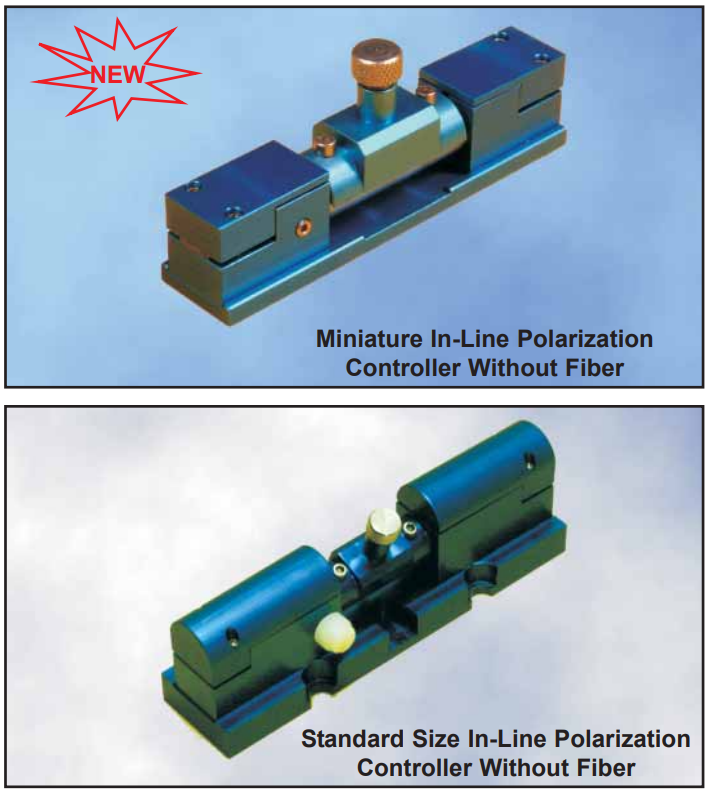

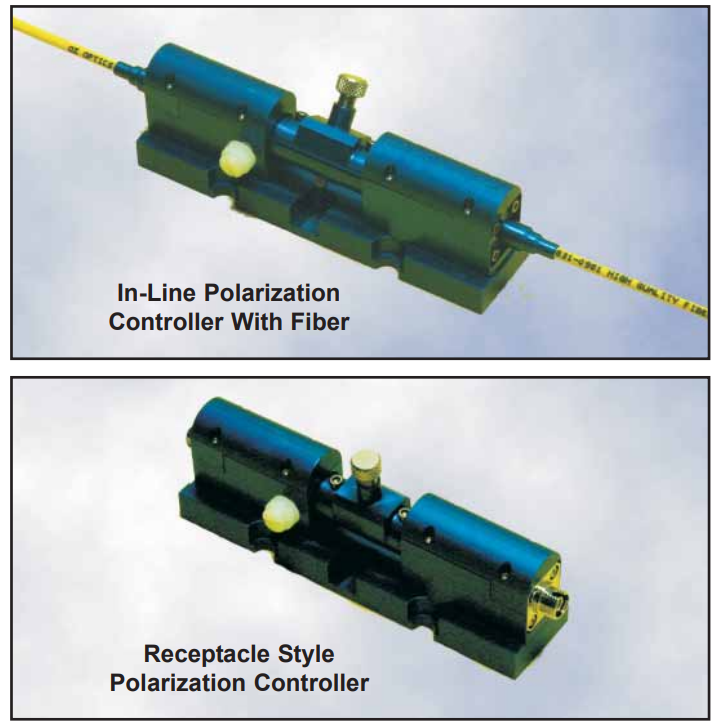

光纖偏振控制器與單模光纖一起工作任何波長。控制器不適用于多?；虮Ｆ≒M）光纖。用于多模和保偏光纖筱曉仍然提供其標準系列的偏振旋轉器和分析儀（請參閱偏振旋轉器/控制器/分析儀數據表）。所有光纖偏振控制器均提供三個版本。這在線偏振控制器可以插入到客戶的自己的單模光纖。我們現在提供該裝置的微型尺寸外殼，適用于空間至關重要的應用?？梢允褂门c任何波長的單模光纖。在線版本是設計用于僅 250 微米和 400 微米夾套纖維。其次，還提供了適配器版本。這個版本是可用于任何尺寸的電纜或光纖，并且您可以選擇連接器。最后，連接器插座式控制器是可用，使用以母頭端接的一小段光纖
插座。如需更多信息，請聯系筱曉。
產品特點
? 無內在損失
? 無背反射
? 緊湊的尺寸 - 新：微型外殼
? 使用方便
? 波長不敏感
? 低成本
? 400–2200 nm 波長范圍
產品應用
? 單模到保偏 (PM) 光纖發射
? 偏振相關損耗 (PDL) 測量
? 發射到極化敏感設備
? 光纖干涉儀
? OCT 系統
技術參數
型號：FPC-100-mini
參數 | 指標 |
波長 | 400-2200nm |
光纖直徑 | 250-400um |
改變方式 | 應力改變 |
實驗測試：測試條件 | |
波長 | 1300/1550nm |
溫度 | 22℃ |
輸入 | 9/125/900 |
輸出 | 9/125/900 |
實驗測試結果 | |
插入損耗 | ＜0.14dB |
輸出功率（mW) | N/A |
重復性 | Passed |
耦合效率(%) | N/A |
后向反射(回波損耗）（dB) | N/A |
消光比（dB) | 37 |
應力測試（dB) | N/A |
PDL(dB) | N/A |

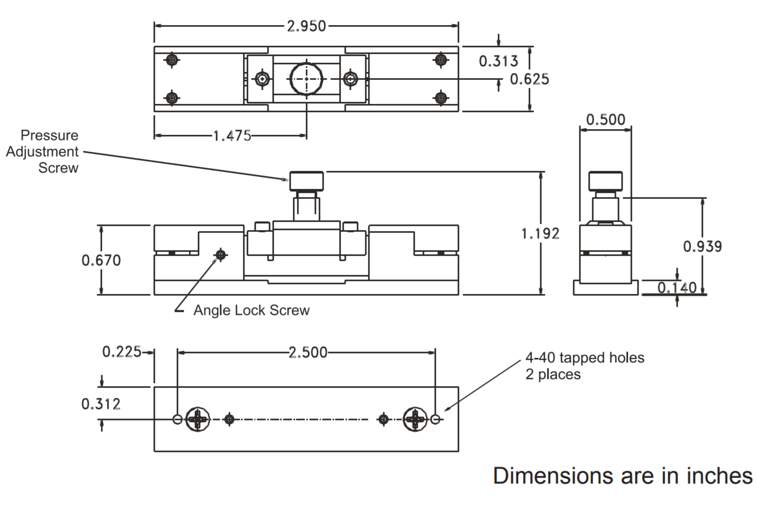

尺寸圖：
