峰值波長（典型）： 2.0 ± 0.1um 截止波長 (50%)： 2.2 ± 0.1um 響應度@ λP(min/typ)：0.9/1.0A/W 有效直徑：2mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80042046 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
2.2um擴展型InGaAs光電二極管響應截止波長達到2.2um,提供了出色的分流電阻，并在帶寬范圍內具有出色的響應度。
產品特點：
有效直徑2mm,3 mm可選
擴展的截止波長2.2μm
高分流電阻
封裝形式TO-5
產品應用：
氣體檢測
碳氫化合物傳感
紅外光譜
光譜學
SWIR光電探測
技術參數：
電學參數@ 23℃± 2℃
參數 | GAP2000/2.2 | GAP3000/2.2 | 單位 |
有效直徑 | 2 | 3 | mm |
峰值波長（典型） | 2.0 ± 0.1 | 2.0 ± 0.1 | um |
截止波長 (50%) | 2.2 ± 0.1 | 2.2 ± 0.1 | μm |
響應度@ λP(min/typ) | 0.9/1.0 | 0.9/1.0 | A/W |
分流電阻 (min/typ) | 6k/10k | 2k/6k | Ω |
暗電流 | 40 @ 1 V | 100 @ 1 V | μA |
電容 (typ) @ 0 V | 4000 | 8000 | pF |
帶寬 w/ 50 ? @ 0 V (typ) | 0.795 | 0.397 | MHz |
上升時間 w/ 50 ? @ 0 V (typ) | 440 | 881 | ns |
NEP @ λPEAK (typ) | 128 x 10-14 | 287 x 10-14 | W/Hz1/2 |
線性度 (± 0.2 dB @ 0 V) | 6 | 6 | dBm |
封裝 | TO-5 | TO-5 |
Max. 參數
參數 | GAP2000/2.2 | GAP3000/2.2 | 單位 |
存儲溫度 | -40 to 125 | -40 to 125 | ℃ |
工作溫度 | -40 to 85 | -40 to 85 | ℃ |
反向電壓 | 1 | 1 | V |
反向電流 | 10 | 10 | mA |
正向電流 | 10 | 10 | mA |
功耗 | 50 | 50 | mW |

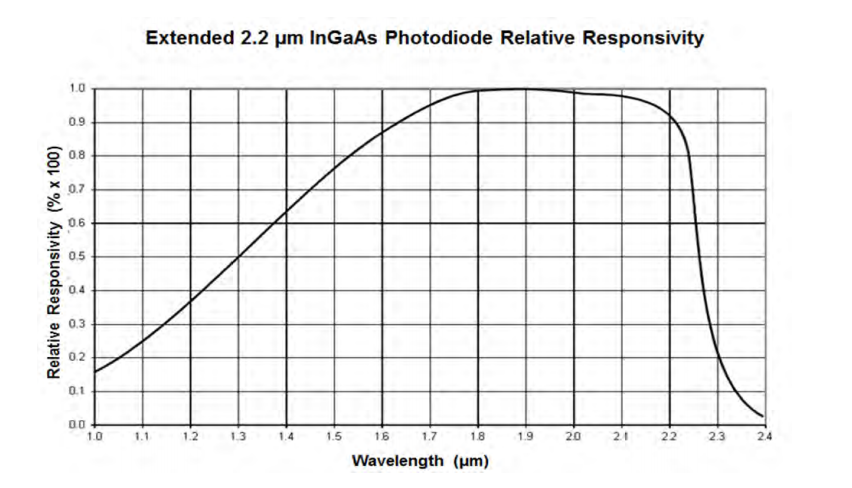

波長響應曲線
