材料：Silicon硅 上升／下降時間：＜50pｓ／＜500ｐｓ； 轉換增益：450 V/W ＠830 nm 帶寬：30 kHz to 1.2 GHz 有效面積直徑：400ｕｍ； 輸出連接：BNC
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040618 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
筱曉光子公司代理美國的EOT(Electro-Optics Technology)公司全線產品
EOT 的放大光電探測器()包含利用光伏效應將光功率轉換為電流的 PIN 光電二極管和允許測量<1 mW 輸入功率的固定增益跨阻放大器。 當端接到示波器的 50 Ω 電阻時，可以測量激光的脈沖寬度。當端接到頻譜分析儀的 50 Ω 電阻時，可以測量激光器的頻率響應。
EOT 的放大光電探測器帶有自己的墻上插入式電源 將同軸電纜插入光電探測器的 SMA 或 BNC 輸出連接器并在示波器或頻譜分析儀上端接 50 Ω 即可運行。
特征
內置跨阻放大器
占地面積小
外墻插電電源
帶寬高達 10 GHz
選項
探測器材質
活動區
提供光纖耦合或自由空間選項
應用
監測高重復率、外部調制的連續激光器
查看<1 mW 的激光功率
| 零件號 （型號） | (ET-2030A) a |
| 探測器材質 | |
| 上升時間/下降時間 | |
| 轉換增益 | |
| 電源 | |
| 帶寬 | |
| 有效面積直徑 | |
| 接受角（1/2角） | |
| 噪聲等效功率b | |
| Max. 線性額定值 | |
| 安裝（螺紋孔） | |
| 輸出連接器 |
SPECIFICATIONS | ||
Part No. (Model)型號 | 120-10013-0001 (ET-2030A)a | 120-10036-0001 (ET-3000A)a |
Detector Material 探測器材料 | Silicon | InGaAs |
Rise Time/Fall Time 上升/下降時間 | <50ps/<500ps | <40ps/<400ps |

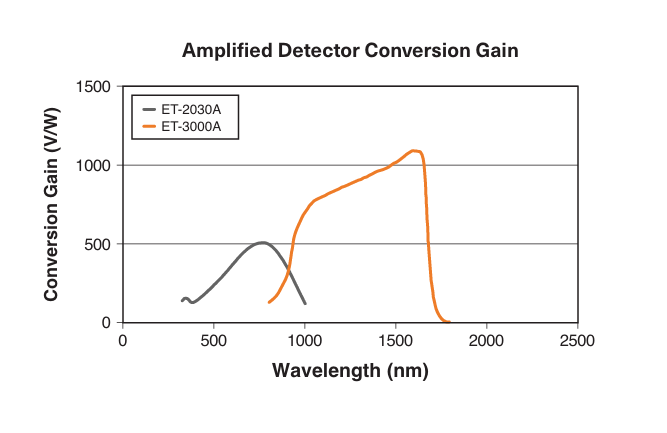

Conversion Gain 轉換增益 | 450 V/W at 830 nm | 900 V/W at 1300 nm |
Power Supply 電源 | 24 VDC | 24 VDC |
Bandwidth 帶寬 | 30 kHz to 1.2 GHz | 30 kHz to 1.5 GHz |
Active Area Diameter 有效面積直徑 | 400 μm | 100 μm |
Acceptance Angle (1/2 angle) 接受角（1/2角） | 10? | 20? |
Noise Equivalent Powerb 噪聲等效功率 | <60 pW/√Hz at 830 nm | <30 pW/√Hz at 1300 nm |
DC Monitor Output 直流監視器輸出 | ||
Maximum Linear Rating Max. 線性額定值 | 1.3 V peak | 1.3 V peak |
Mounting (Tapped Holes) 安裝（螺紋孔) | 8-32 or M4 | 8-32 or M4 |
Output Connector 輸出連接器 | BNC | BNC |
Fiber Optic Connectionc 光纖 連接 | N/A | N/A |
產品規格可能會更改。所有產品均符合RoHS標準。
交流耦合
b噪聲等效功率（NEP）通過短路輸出確定。
c多模光纖可用?？赡軙拗茙挕?/p>
注：除非另有說明，否則所有規范均適用于50Ω終端。
