響應波長范圍 1-12μm；最佳波長 10.6μm；相對響應強度≥9×10^6 cm?Hz^(1/2)/w@10.6μm；光敏面積 1×1mm^2；
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040161 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
PCQ是基于復雜的HgCdTe異質結構的非冷卻紅外光導象限探測器，具有極gao的性能和穩定性。象限探測器由四個獨立的有源元件組成，它們排列在一個象限幾何圖形中。探測器在10.6 μm時性能佳。探測器應在z佳偏置電壓和電流讀出模式下工作，由于1/f噪聲，探測器在低頻率下的性能會降低。PCQ探測器的主要應用是激光光束輪廓測量和定位。
產品特點
● 可探測中紅外波段范圍1-12μm
● 提供TO8型封裝
● 四象限MCT探測器
產品應用
● 激光制導
● 光鑷
● 掃描探針顯微鏡
● 空間光通信
參數 | 探測器類型 |
PCQ-10.6 | |
有源元件材料 | 外延MCT異質結構 |
z佳波長λopt（μm） | 10.6 |
相對響應強度D* (λpeak,20kHz),cm·Hz1/2/W | ≥1.9×107 |
相對響應強度D* (λopt,20kHz),cm·Hz1/2/W | ≥9.0×106 |
電流響應度Ri(λopt),A/W | ≥0.001 |
時間常數T，ns | ≤5 |
1/f噪聲角頻率fc,Hz | ≤20k |
偏置電壓-有功面積長度比Vb/L,V/mm | ≤6 |
電阻R,Ω | ≤240 |
感光面尺寸A,mm×mm | 1X1 |
元件間距，μm | 50 |
包裝 | TO8 |
接收角Φ | ~70° |
封裝 | TO8 |
窗口 | 無 |

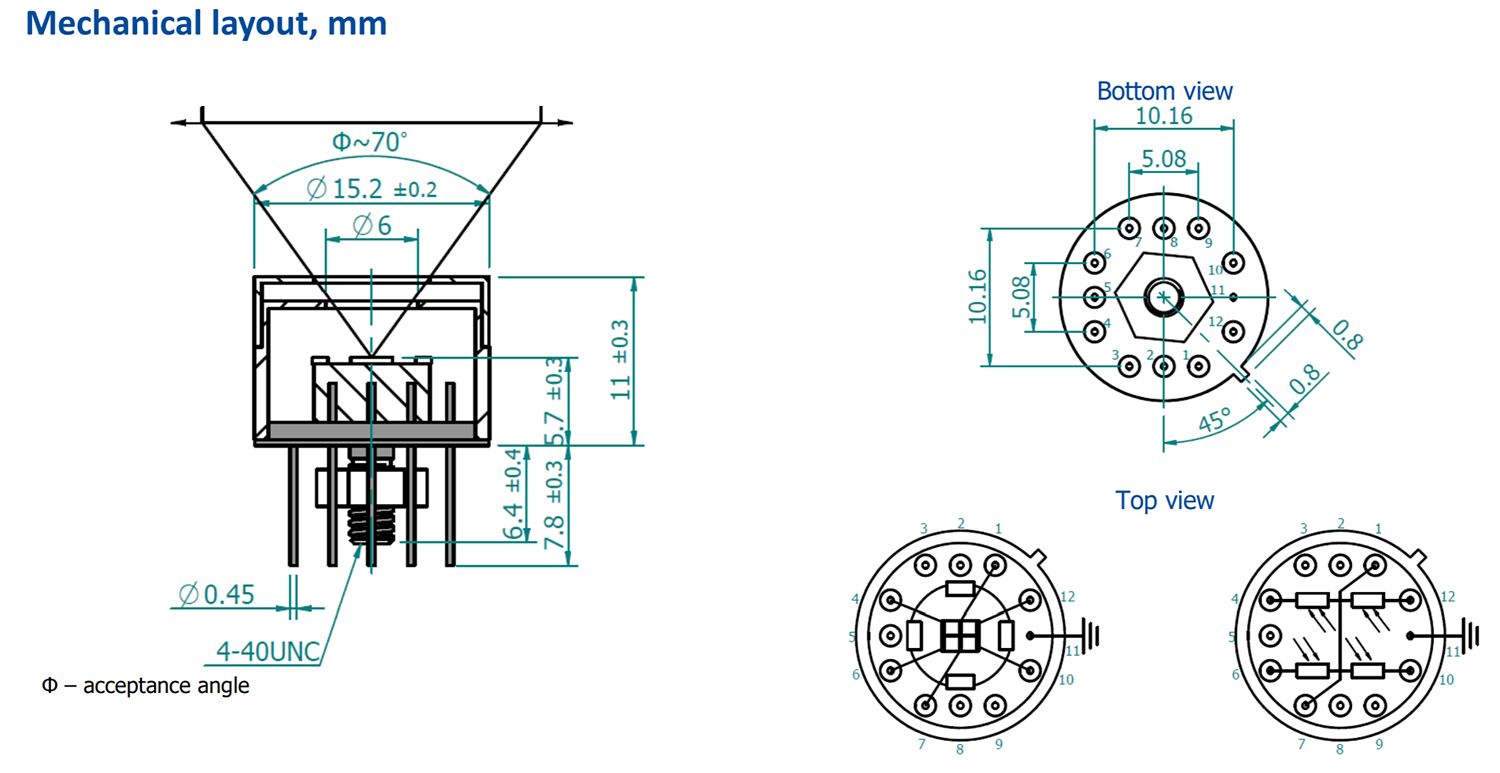

TO8型封裝外形尺寸圖
TO8引腳定義
功能 | 引腳號 |
探測器1 | 12 |
探測器2 | 10 |
探測器3 | 6 |
探測器4 | 4 |
通用 | 1，7 |
接地 | 11 |
未使用 | 2，3，5，8，9 |

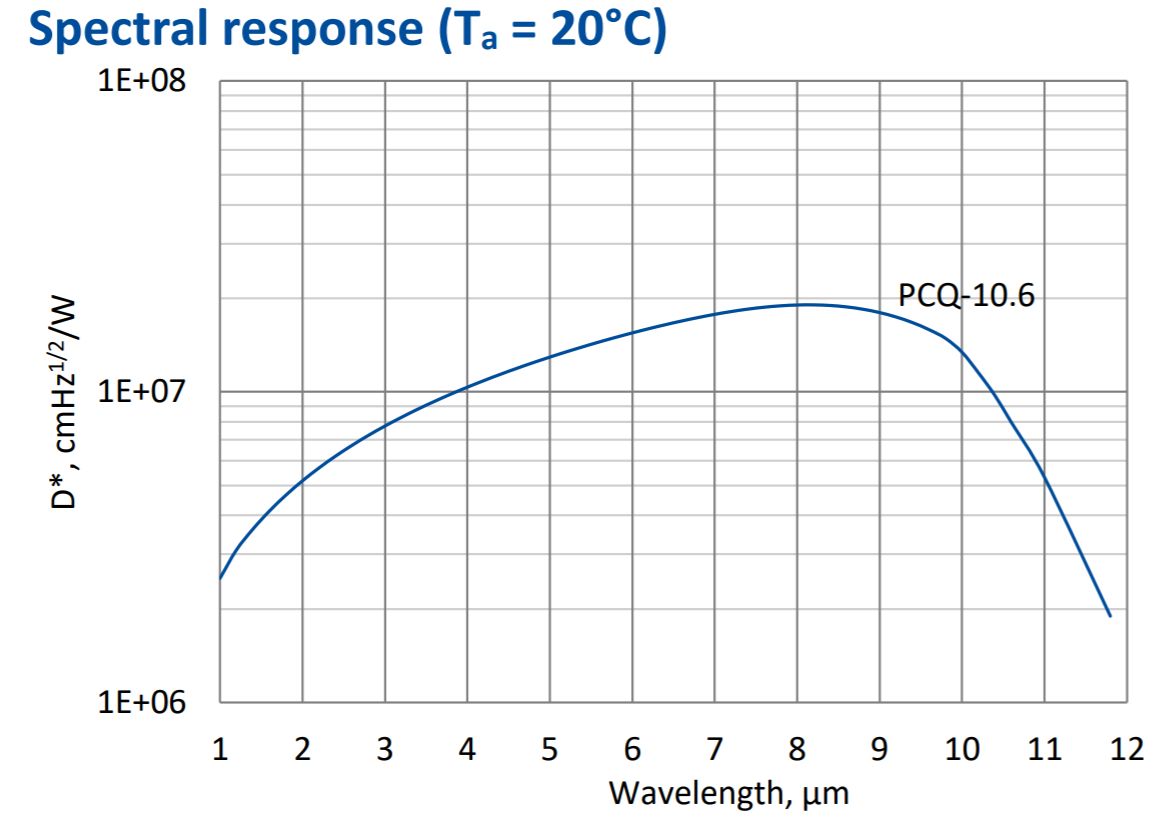

探測器光譜響應特性曲線
